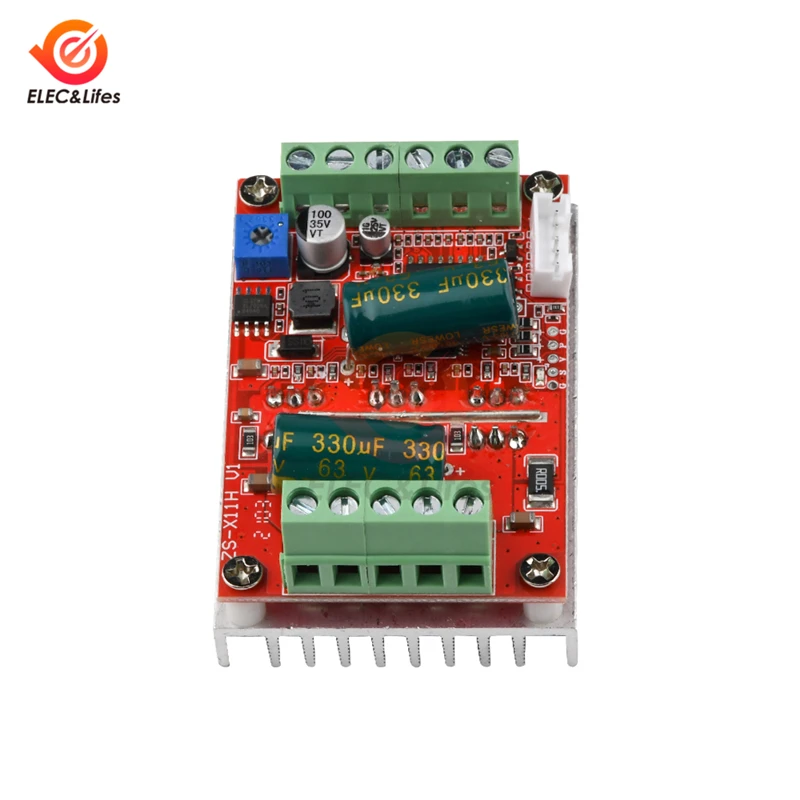

DC 6-60V 400 ワット BLDC 三相 DC ブラシレスモーターコントローラー PWM ホールモーター制御ドライバーボード 12V 24V 48V

特徴：

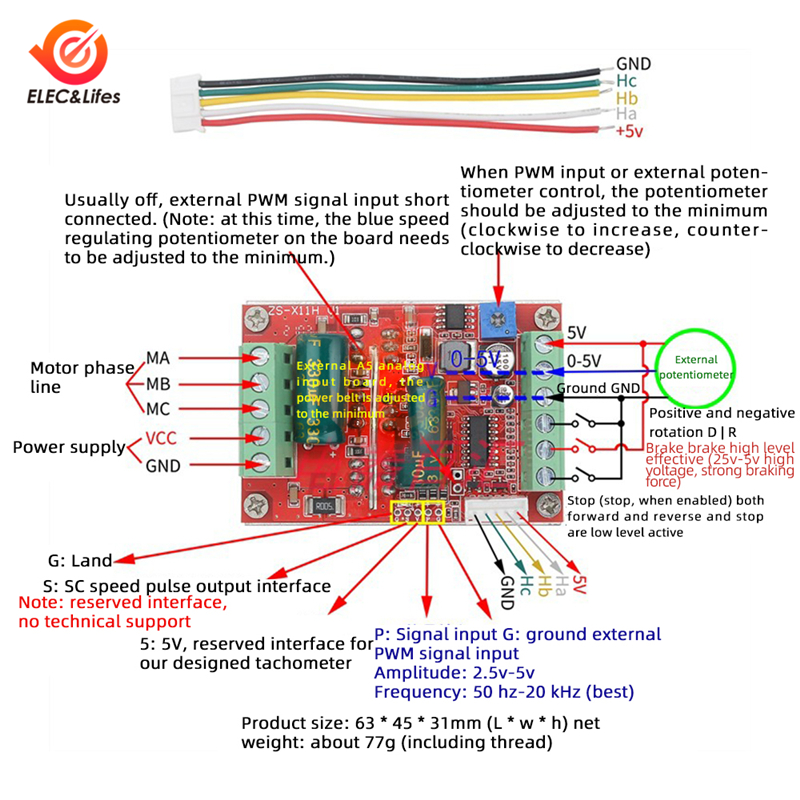

1.MA MB MC相ライン出力接続モーター

2. 5V GND マザーボードには 5V 電源が付属しています (電流は 30MA を超えません)。

3.VCC GND モーター主電源（外部DC電源）

4.SC速度パルス信号出力

5 正負反転制御インターフェイス (外部スイッチにも接続可能)

6.VR 速度制御信号入力 (ポテンショメータ速度制御を備えたオンボードは、0 ～ 5V アナログ シミュレーション PWM デューティ サイクルに接続して、デュアル信号入力速度調整をサポートすることもできます)

7.Ha Hb Hc 5V GND ホール信号 電源入力、通常ホール付き

フルパッチプロセス ポジティブ/リバース機能による安定したパフォーマンス

ヒント:

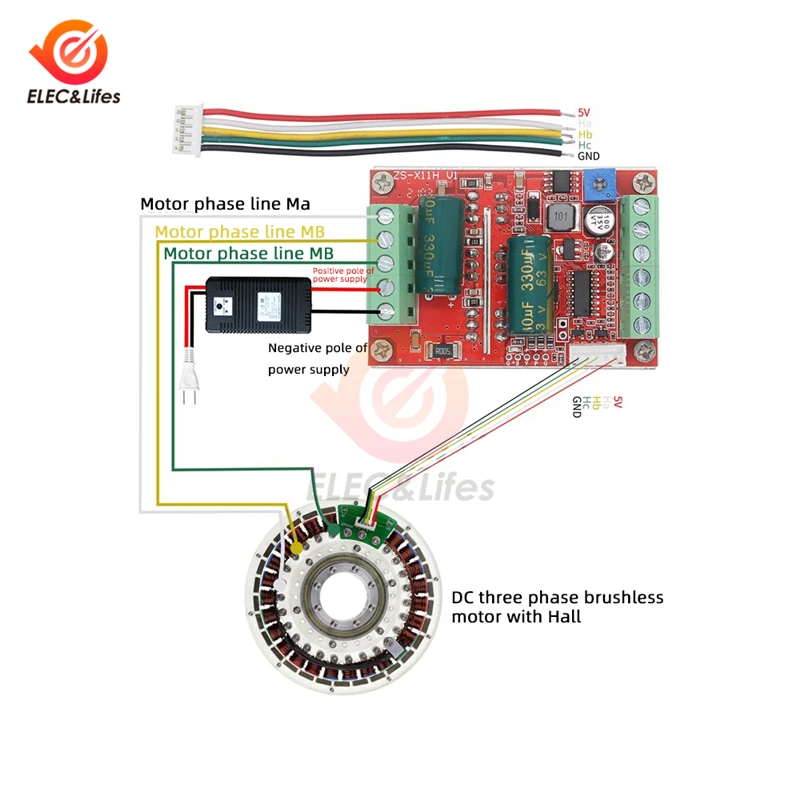

商品を受け取った後、ブラシレスモーターには通常 5 つのホール配線ラインがあります。そのうちの 2 つはホール電源ラインです。 3 つのホール信号線を区別する必要があります。特に電源ラインは間違えないでください。正しく動作するには、ボード上のシーケンスがモーター ドライバー ボード上の 3 相線のシーケンスと一致する必要があります。ホール線の定義がわからない場合は、最初の電源投入時の低電圧と低電流をデバッグできます。通常動作するまでホールラインの順序を変更してください。大電流、高電圧のデバッグは使用しないでください。ホールラインが順番に接続されていない場合、高電圧および高電流のテストマシンでは、MOS チューブが損傷する危険があります。3 つのホール信号ラインがある場合、モーターはスムーズに動作します。低速始動が安定しており、トルクも大きい。 3 つのホール信号線が接続されていない場合、次のような特性が得られます。 1 モーターが正常に起動できない、または起動しにくい (起動するにはモーターを手動で回す必要がある場合があります) 2 電力が供給されていないのにモーターが震え始める。

マザーボードの仕様:

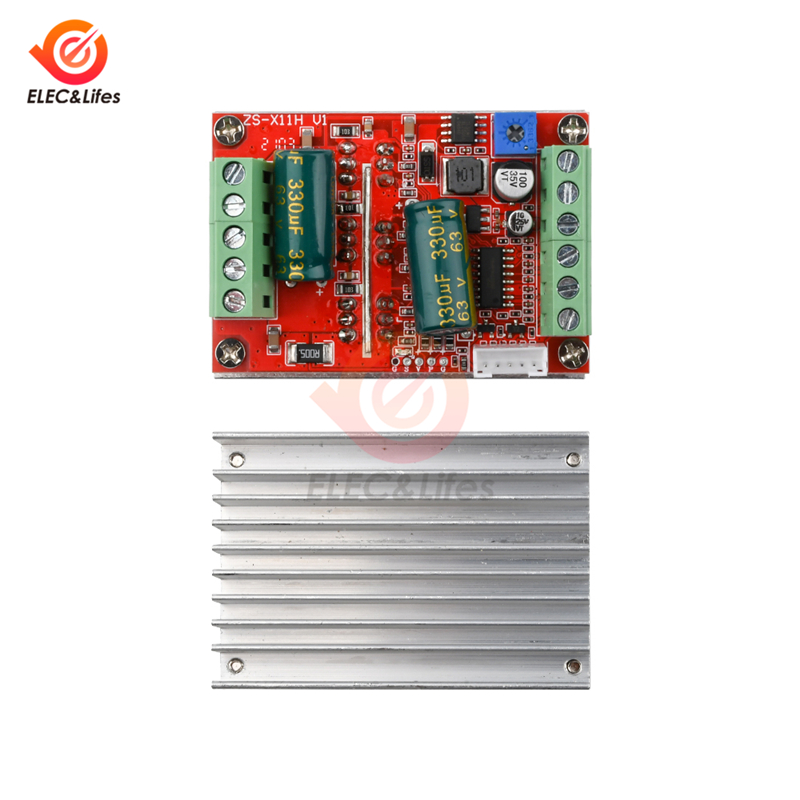

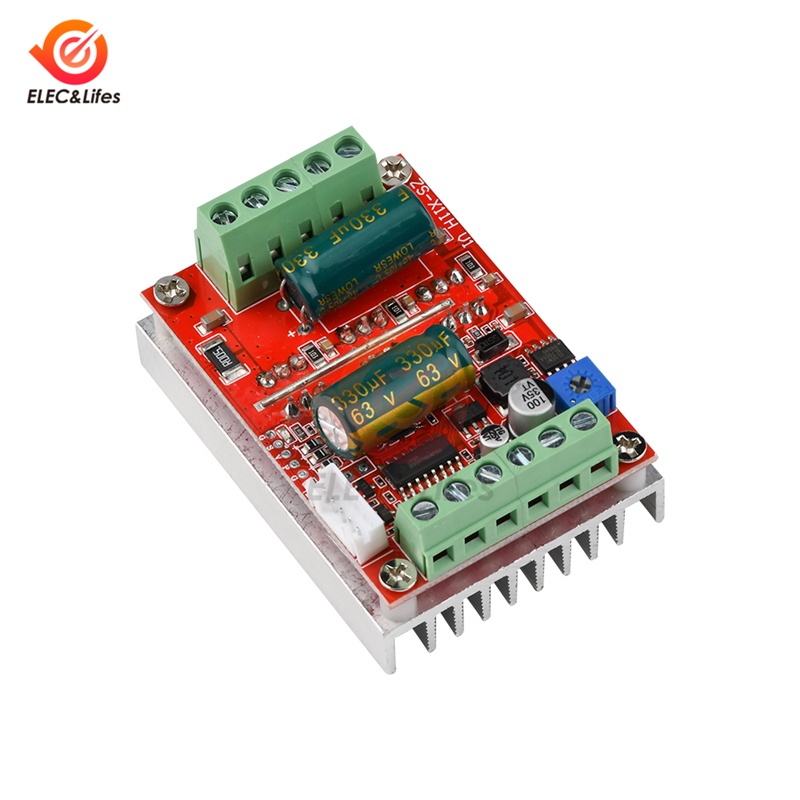

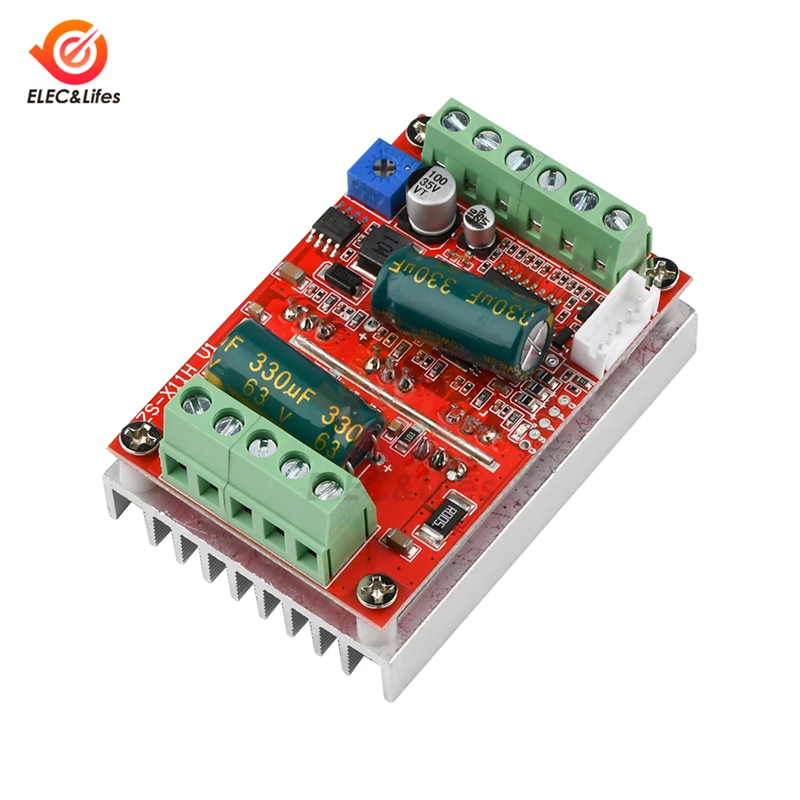

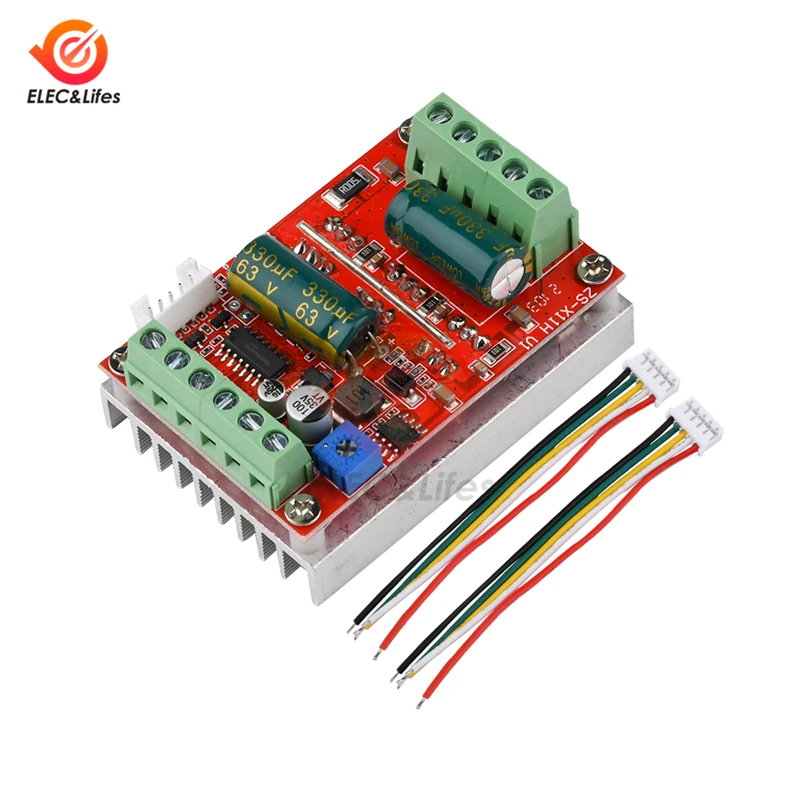

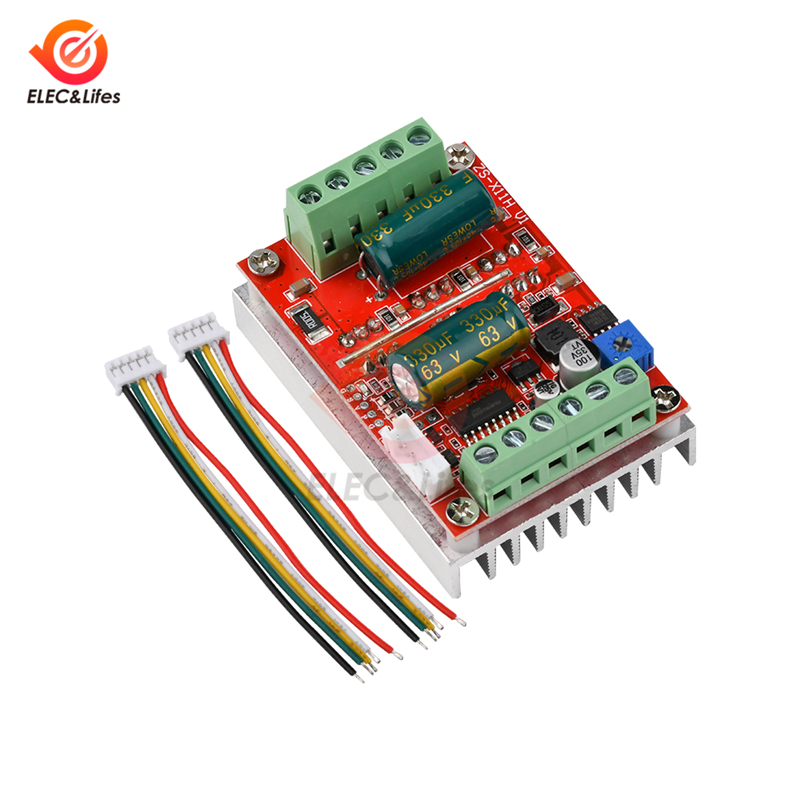

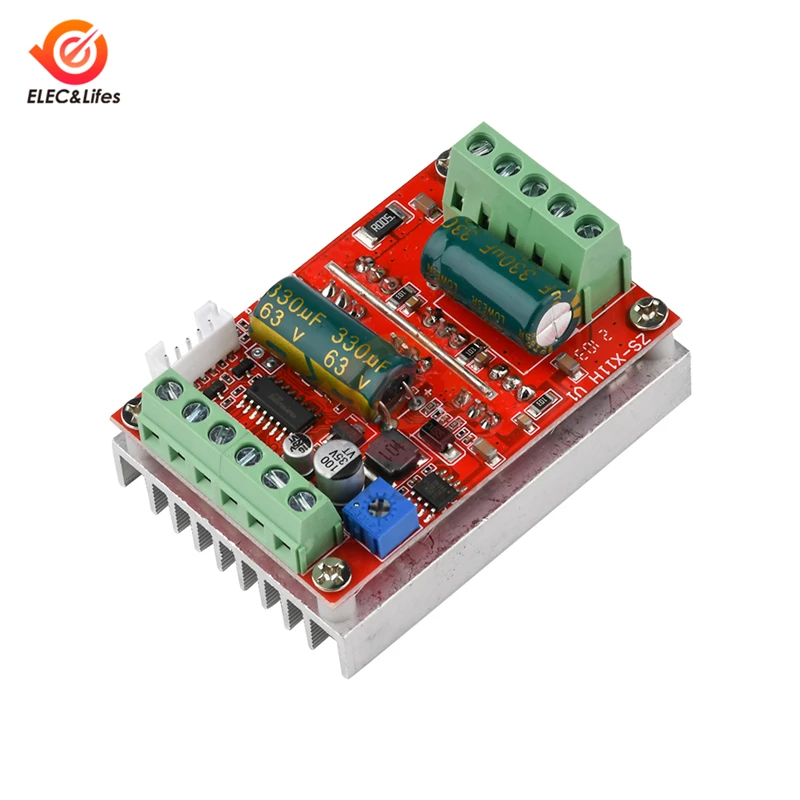

製品名: 450W ブラシレスホール DC モータードライバー

モデル番号: ZS-X11D1

動作電圧: 9-60V

最大電流: 定格 16A ピーク 20A

最大電力: 450W

過電流保護: はい

製品サイズ: 長さ 63 ミリメートル * 幅 45 ミリメートル * 高さ 28 ミリメートル

重量：約93g。

予防：

1. メインボードの電源回路にはヒューズがなく、内蔵の自己追加によりボード上のチップに永久的な損傷を与えます (2 秒でも許可されません)。

2. 通常動作中は、モーター出力でサンプリング過電流保護が行われます。モジュールの電力と電流は非常に大きいため、モジュールが正常に動作していないときは短絡しないでください。短絡によりラインが焼損する可能性がある場合は、最初の配線テスト機を使用して小電流および低電圧テストを行ってください。OKの後、高電流および高電圧を流してください。販売用のベアボードモジュールであるため、配線ラインの絶縁に注意してください。強い電圧がボード部品に触れることは許可されません。

3. 不可解な損傷を避けるため、ドライブモジュールの電圧および電流と明らかに矛盾しているモーター、またはモーターから遠く離れたモーターを接続しないでください。
