Arduino用の最も安いオープンソース描画ロボット描画ラインプロッター壁画ロボットメーカープロジェクトキット
導入：

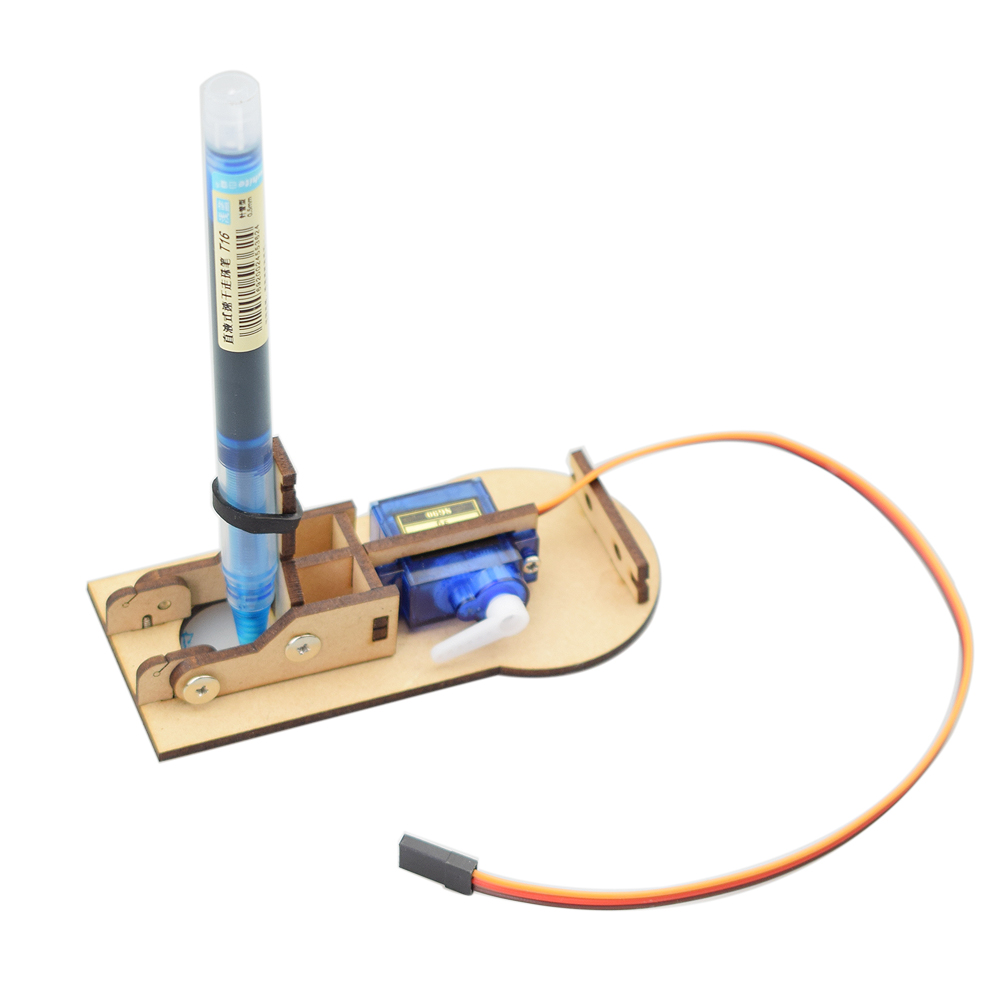

ドローラインウォールペインティングマシンは、ステッピングモーターの固定ベースとペンホルダーの生産がすべての手続き型猿の心を悩ませてきたため、メーカーの非常に初期のプロジェクトです。当店は厳選した優れたプランをご用意しております。

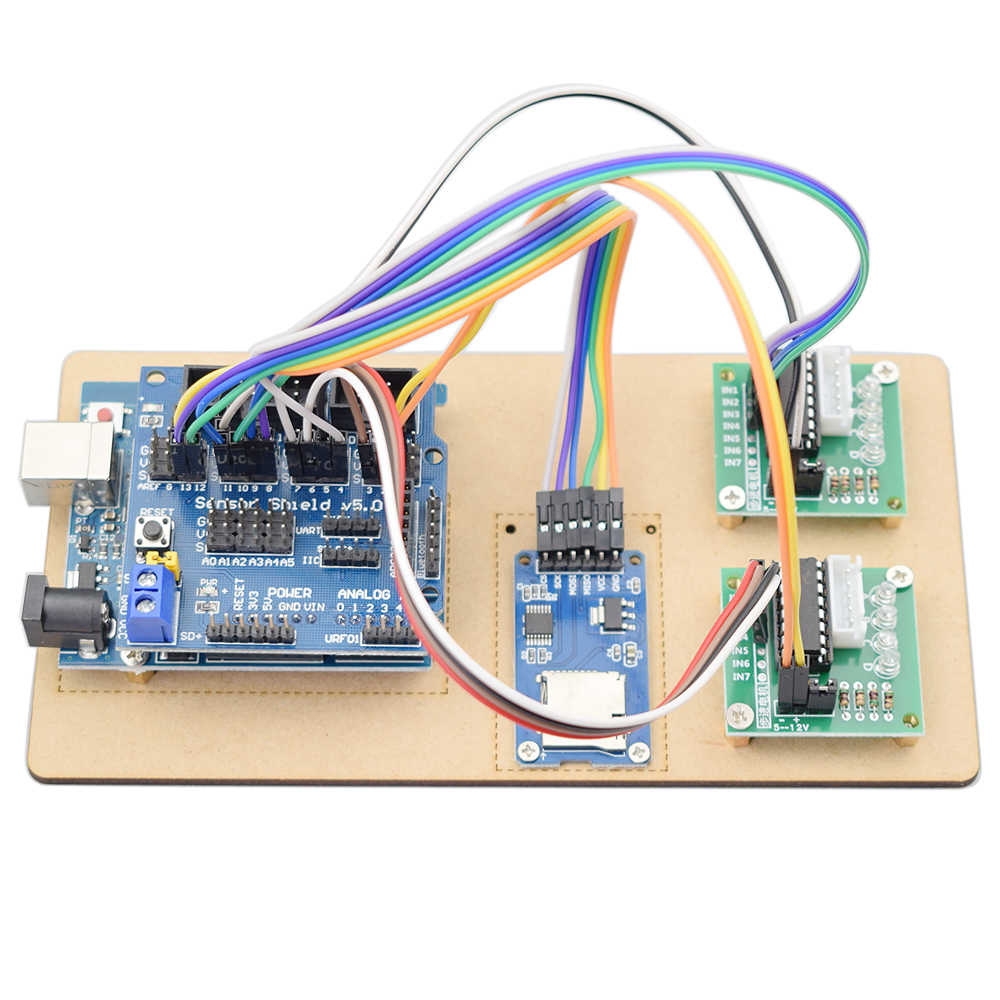

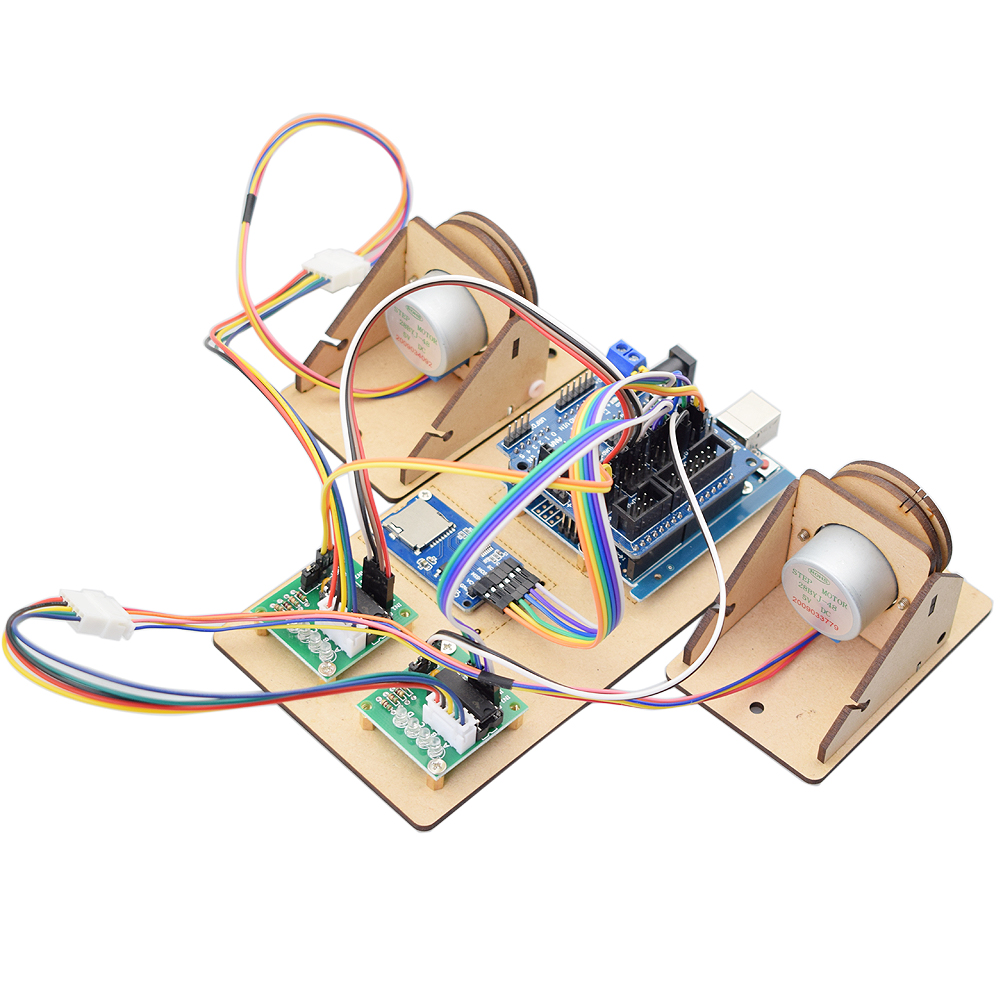

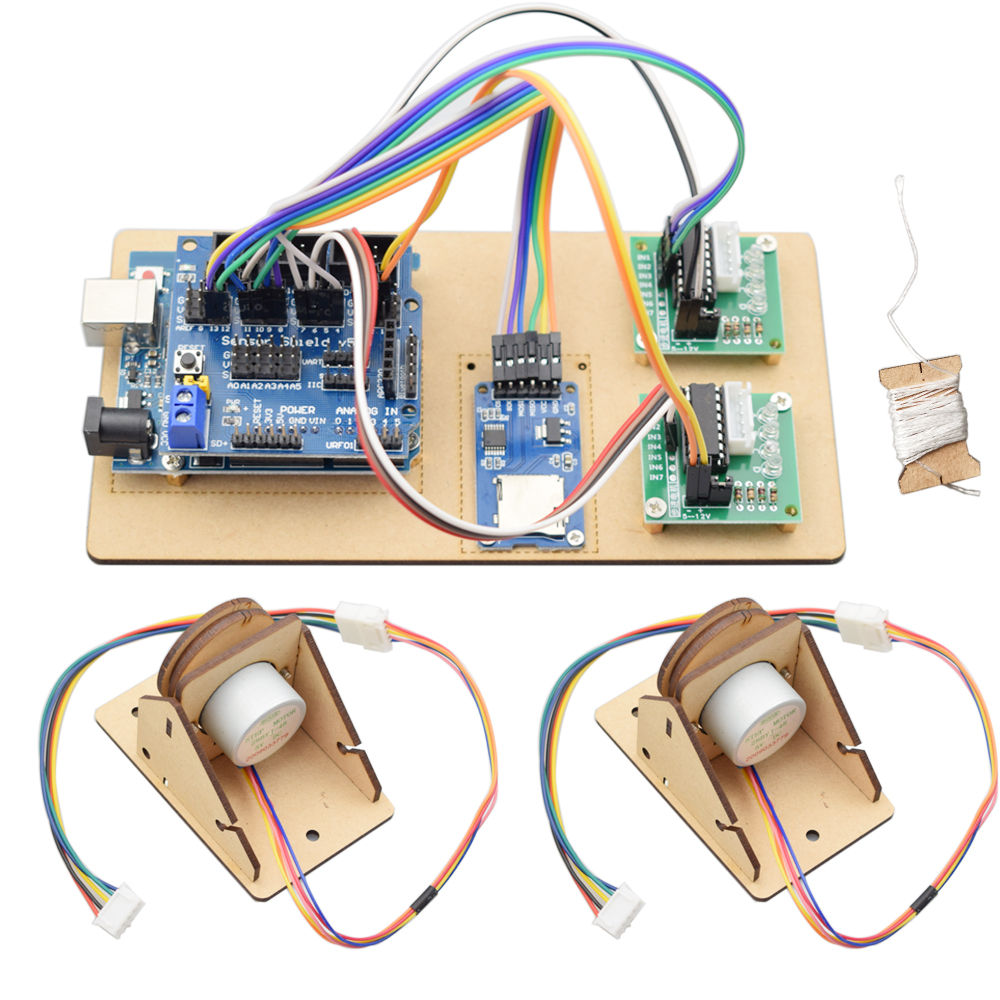

ステッピングモーターは体積が小さく、配線が容易でプログラムも簡単な28byjを使用しています。ドライバー、溶接、電源などの問題なく、Arduinoから直接電力を供給できます。モーターとメイン基板はベースに一体化されており、両側の巻枠は壁や製図板の上隅に貼り付けることができます。メインボードも登らずに画面下側に設置できます。
注記：

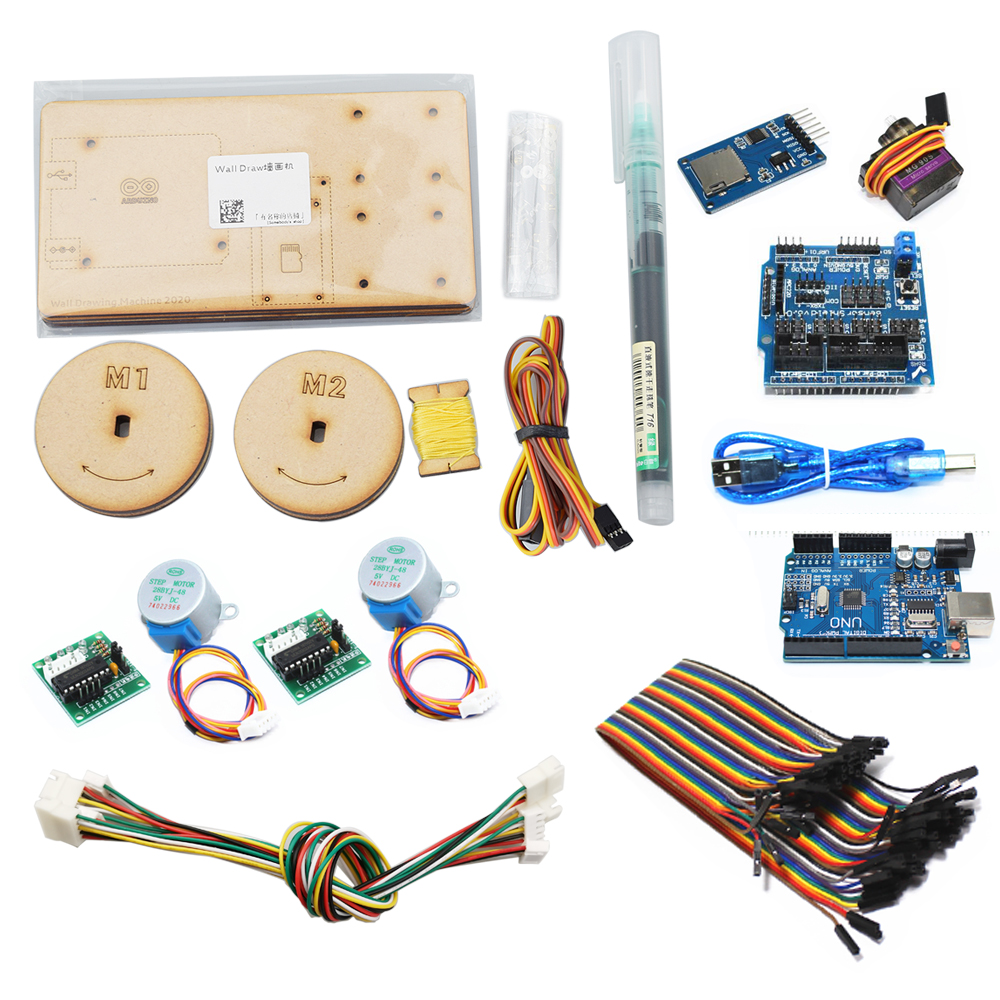

製品は未組み立てです。ソースコードと英語マニュアルを提供します。
複雑なグラフィックを描くには?携帯電話で撮った写真など。
1. すべての写真を描画できるわけではなく、ベクター グラフィックのみを描画できます。幸いなことに、一部の写真はソフトウェアを使用してベクター グラフィックスに変換できます。 (Coreldraw、Inkscape、その他多くのソフトウェアを使用して処理できます) または、最初に単純なベクトル図を試してください。
2. ベクトル図を gcode ファイルに変換する必要があります。 (Inkscape、Aspire、その他多くのソフトウェアを使用して Gcode を作成できます。)

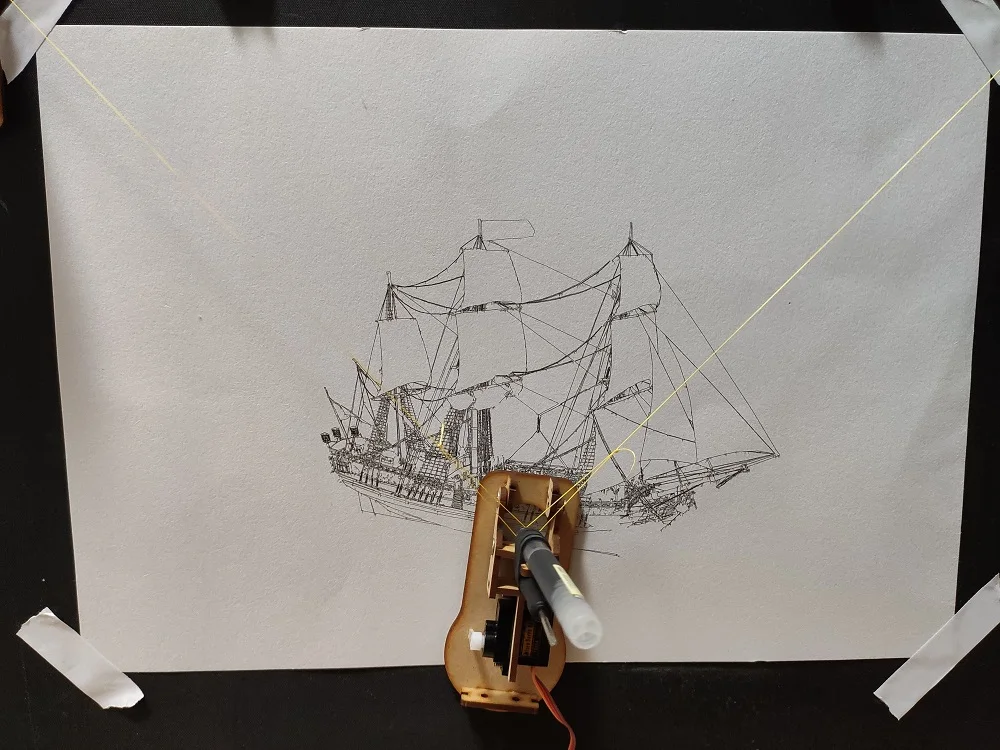

3. Gcode ファイルはメモリ カードに保存され、arduino はカードからファイルを読み取り、位置座標を解析してステッピング モーターの動作に組み込み、ロープを引いてペンを駆動して描画します。 (プログラム パッケージ内の WallDraw.ino プログラムでこの手順を実行できます) (メモリ カードは fat32 形式であることが望ましいことに注意してください。ntfs 形式では、特に 4G 以上の容量を持つカードはファイルを読み取れない可能性があります。gcode ファイルのファイル名は同じプログラム内にある必要があることに注意してください。定義は同じです。通常は同じです。
