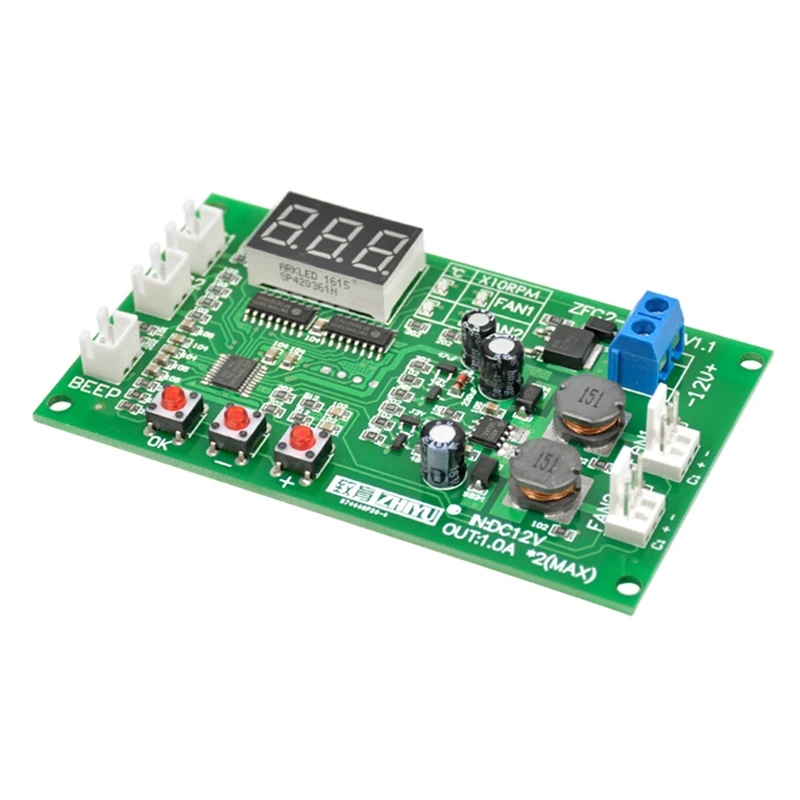

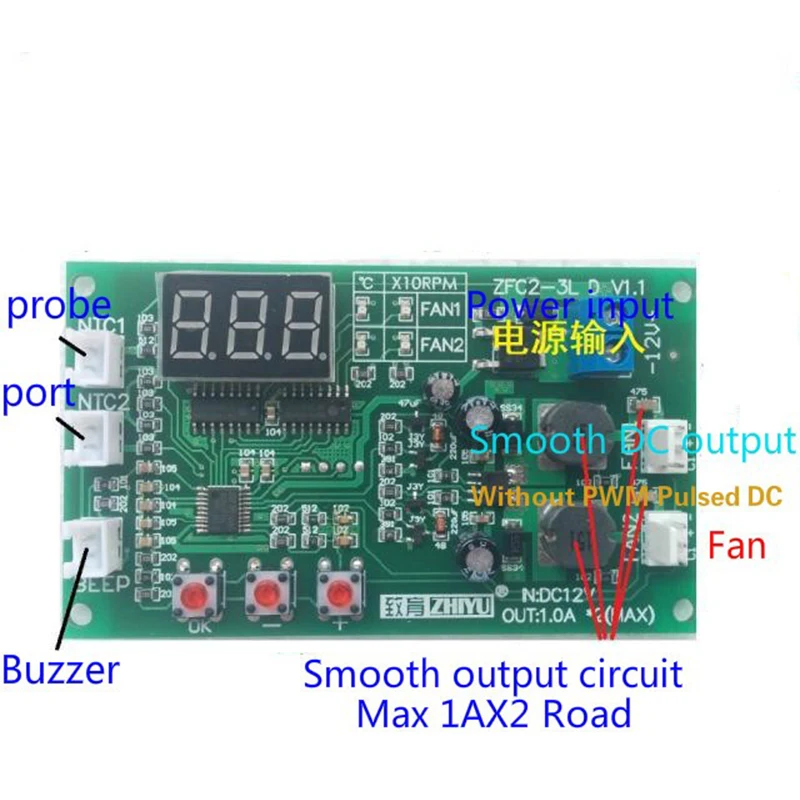

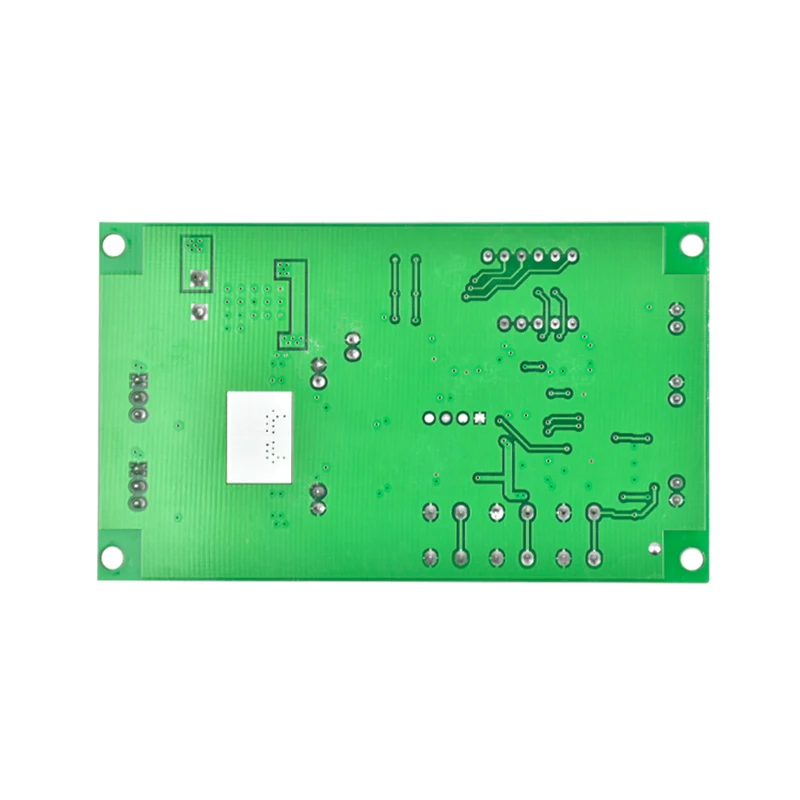

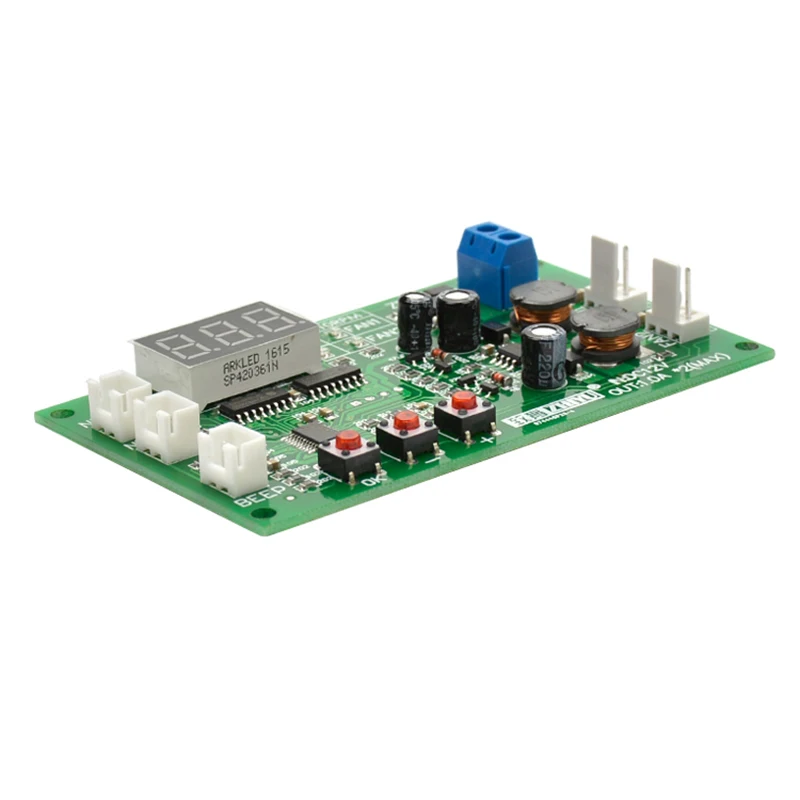

12V デュアルウェイ 3 線式ファン LED インテリジェントデジタル温度サーモスタットガバナスピードコントローラスイッチ防水 NTC モジュール

詳細パラメータ:
電源電圧：DC12V、最大範囲11-14V、低電圧表示L u、高表示H u、保護機能が無効になり、出力電圧が高すぎると損傷します。

出力電流: シングルチャンネル最大連続出力電流は 1.2A、デュアルチャンネル使用時の合計電流は 2.0A を超えることはできません。電流が 0.15A 未満のファンの使用はお勧めしません。

効率: 90% (入力 12V、出力デュアル 8V 0.8A)

逆極性保護: 短絡スタイルの逆極性保護、逆電源入力溶断フォイル保険。

過電流保護: 過電流保護はありません。出力の短絡を避けるために絶縁が取り付けられ、電源ラインの後に接続されていることに注意してください。 ！ )

サーミスタパラメータ: NTC 10K B = 3950

測定誤差: 1% -0.5℃、組み合わせプローブ 1% 最大誤差 2% -1℃

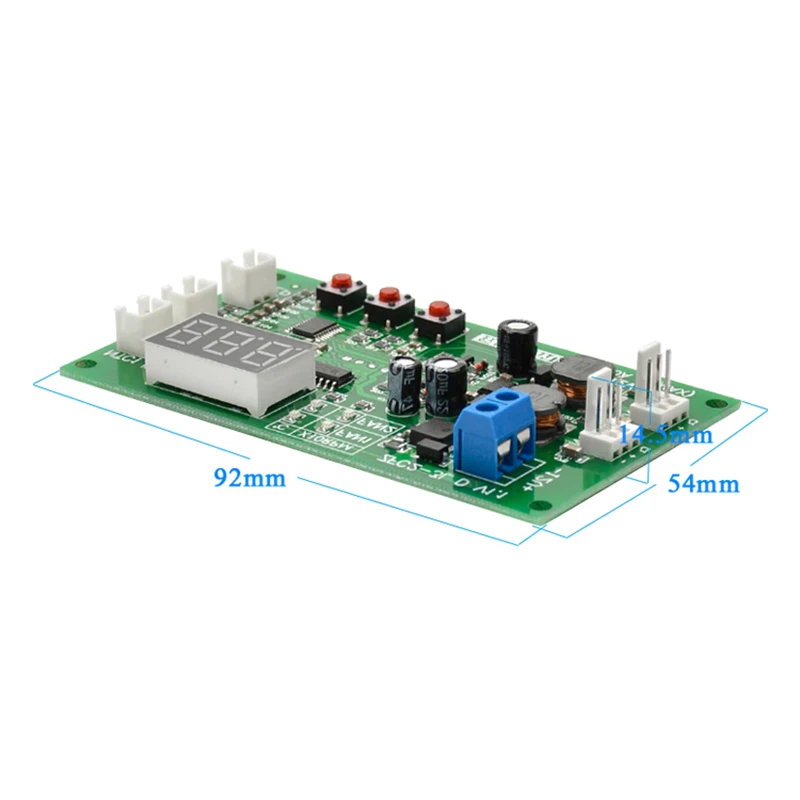

ボードサイズ: 92mm * 54mm (幅 * 高さ)

位置決め穴: 87mm * 47mm 直径 3.4mm


通常動作中は、 - ボタンを押すと表示が自動的にチャンネル 1 の温度、速度、チャンネル 2 の温度、速度に切り替わり、素早く表示が切り替わります。


(温度が最低速度の場合) 手動速度設定：

OK ボタンを押して速度設定機能に入ろうとする状態を実行します。現在の調整に代わって FAN1 の 2 つのライトが同時に点灯します。 - ボタンを押してファン出力サイズを調整し、最小 1、最大 100 を調整します。OK ボタンを押して 2 つのファン出力サイズ設定のセットアップに入り、設定が完了したらもう一度 OK ボタンを押し、終了してパラメータを保存します。


温度制御と失速アラームの設定:

RUN モードで、OK ボタンを押して温度制御に入り、ストールアラームを右に設定します。LED は対応するチャネル設定を示し、意味と範囲に対応するパラメータを表示および設定します（以下）。

L ** 加速温度設定範囲は 5 ～ 94 摂氏、H ** 少なくとも 5 摂氏未満、それ以外の場合はリンケージが H ** を上げます。

H ** 全温度設定範囲は 10 ～ 99 摂氏、L ** より少なくとも 5 摂氏高く、それ以外の場合はリンケージが L ** を下回ります。

F ** ファンオフ温度。最小値は 1、最大値は L ** 2 摂氏未満です。F00 に設定すると、ファンはオフになりません。

bON / bF チャネルストールアラームのオン / オフ。

- ボタンを押して設定を調整し、OK ボタンを押してパラメータの設定に切り替えると、順序がチャネル 2 のパラメータの後のチャネルの上に設定され、最後に OK ボタンを 1 回押して終了し、パラメータを保存します。

追加情報: 機能が有効になった後、チャネル温度が値 L ** に達するとファンがオフになります。ファンは最低速度で開始し、温度が上昇するにつれて加速します。チャネル温度が F ** 値を下回ると、ファンはオフになります。対応するチャネル ストール アラームは、速度検出を自動的に遮断します。


チャンネル 2 の番組を閉じます:

アプリケーションによっては 1 つのチャネルのみが必要な場合があります。この時点でチャネル 2 が閉じている場合は、供給状況が制御されていない場合、OK ボタンを手で押し続けると通電され、コントローラが設定ステータス表示チャネル 2 に入り、- ボタンで設定を変更し、2ON / 2OF でチャネル 2 の表示 / 表示なしを表し、OK ボタンを押して保存して操作を終了した後に設定します。


注: チャンネル 2 の表示を閉じた後、デジタル チャンネル 2 の速度と温度には上記の値は反映されませんが、チャンネル 2 の機能は影響を受けません。


パッケージ内容:

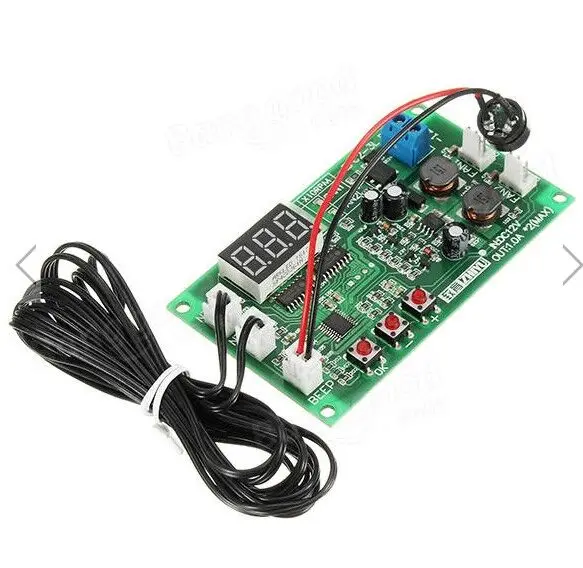

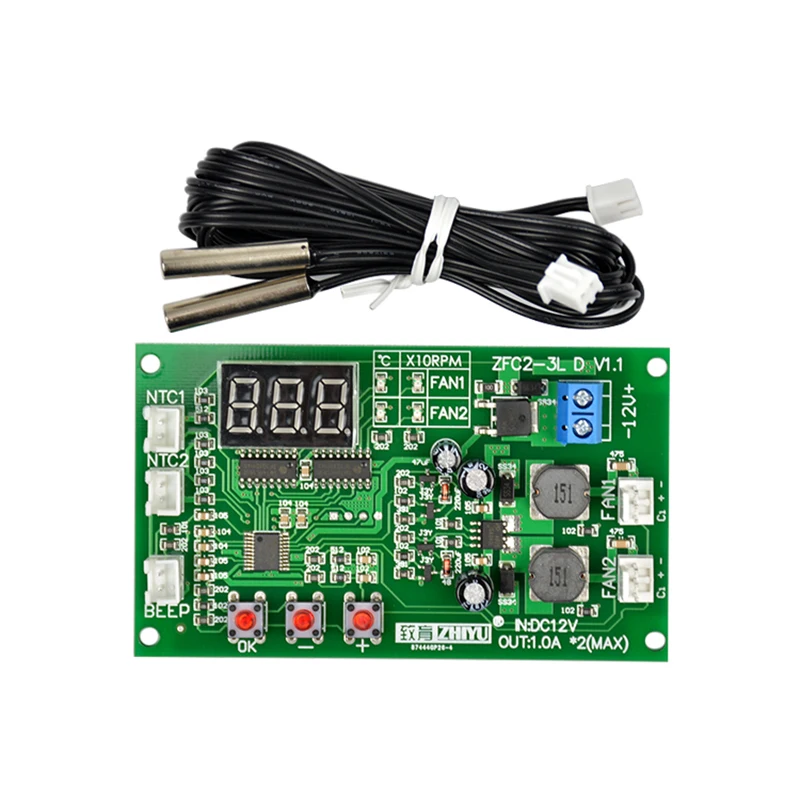

1 個 * 12V デュアルウェイ 3 線式ファンインテリジェントデジタル温度サーモスタットガバナスピードコントローラ

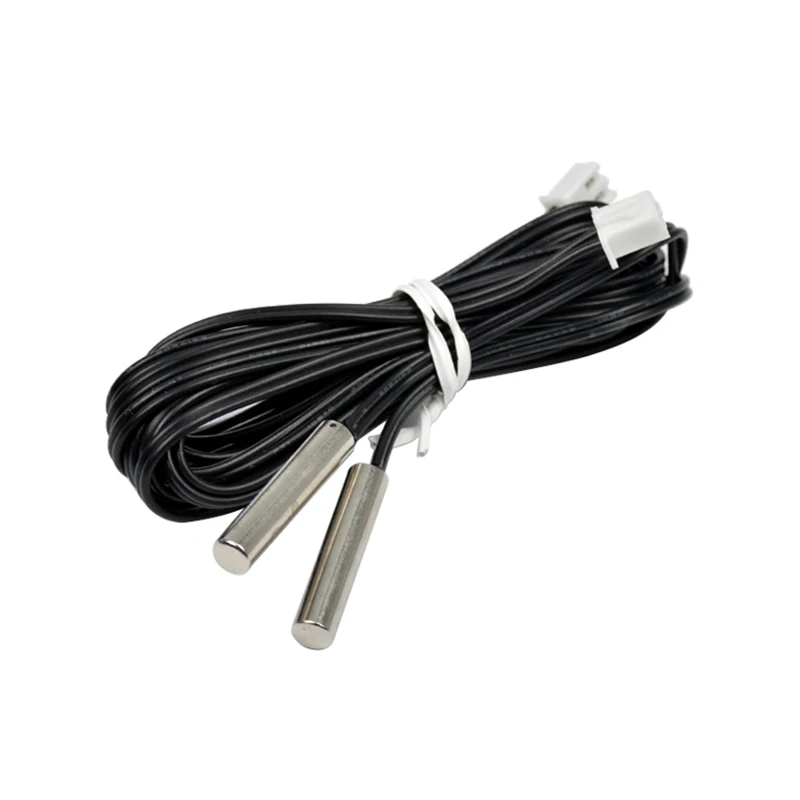

1 個 * 防水 NTC センサーケーブル
1 個 * ケーブルブザー付き
