HMI タッチ スクリーン パネル 7 インチおよび FX3U シリーズ PLC 産業用制御ボード、ダウンロード通信ケーブル付き ONEWIN
他のタイプの PLC ボードを設定する必要がある場合は、販売者にお問い合わせください。
ダウンロード ケーブルが必要で、お使いのコンピュータに 9 ピン ポートがない場合は、ここをクリックしてください:USB TO RS232 ケーブル

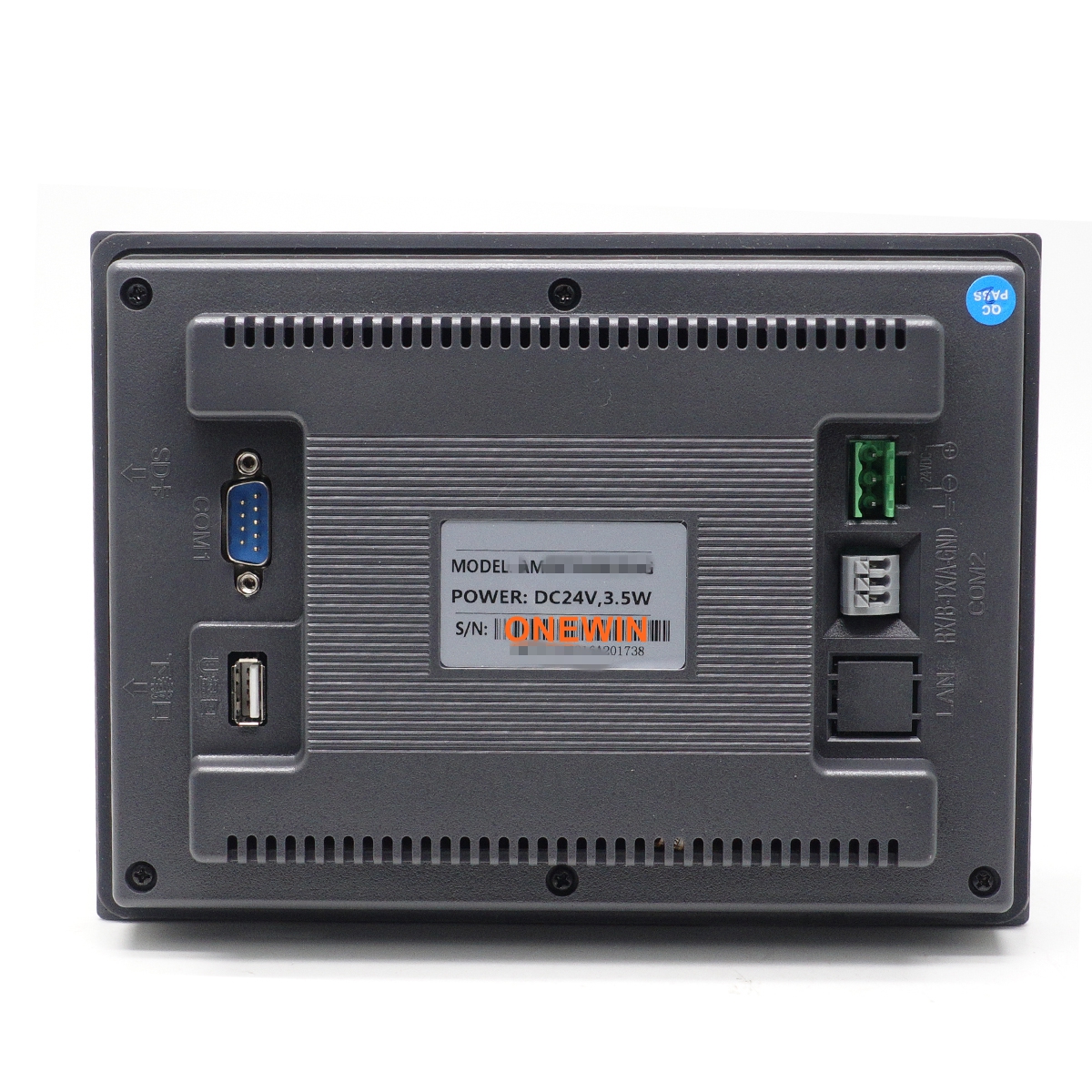

ポートの定義 | ||
ポートの定義 | ||
ポートの位置 | 説明する | |
① | 電源インターフェース | |
② | COM1通信 D-SUB9インターフェース | |
③ | USBタイプA、Uディスクポート | |
④ | マイクロUSBダウンロードポート | |
⑤ | SDカードインターフェース | |
⑥ | COM2通信インターフェース | |
電源インターフェース——① | ||
ピンフット | 意味 | 説明する |
1 | 24V | 電源プラス入力、DC10-30V |
2 | GND | 電源マイナス入力 |
3 | PE | 地面 |
COM1 D-SUB9 インターフェース——② | ||
ピンフット | 意味 | 説明する |
1 | ノースカロライナ州 | |
2 | RXD | RS232 は RS232 コントローラの送信側を受信して接続します |
3 | テキサス州 | RS232で送信し、RS232コントローラの受信側に接続します |
4 | N.C. | |
5 | GND | RS232/RS422/RS485 アース |
6 | RX- | RS422 受信 -、TX- コントローラ RS422 に接続 |
7 | RX | RS422 受信、TX コントローラ RS422 に接続 |
8 | TX- | RS485 B-; RS422 送信 - コントローラ RS422 に接続して送信 - |
9 | テキサス州 | RS485A; RS422送信、コントローラRS422に接続して送信 |
COM2通信インターフェース⑥ | ||
ピンフット | 意味 | 説明する |
1 | RX/B | RS485 B-; RS232 受信、送信するにはコントローラー RS232 に接続します。 |
RS485 B-; RS232 受信、送信するにはコントローラー RS232 に接続します。 | ||
2 | TX/A | RS485; RS232送信、RS232受信コントローラに接続； |
3 | GND | RS232 または RS485 GND |
FX3U シリーズ PLC 仕様:
FX3UシリーズPLCの仕様:
FX3U PLC のみを購入するには、次をクリックしてください。
1. マンマシンインターフェイスリンクをサポート、アプリケーションはFX3Uとまったく同じです
2. この PLC は、強力な耐干渉性を備えた産業用グレードの 32 ビット MCU を採用しており、その動作速度はオリジナルの FX3U をはるかに上回っています。
3. ラダープログラミング、ダウンロード、モニタリングをサポートします。
4. プログラミングポートは、プログラムのダウンロードおよび表示器との通信用のポートです。
5. 三菱GX-Developer/GX-WORK2に適したラダー言語でアプリケーションを作成します。
FX3U-56MRの仕様:
コンディショニング：100%新品
PLC 送信ボーレート:38400
入力：32ポイント
出力：24 リレー
X0～X5は高速入力です。 ABエンコーダを3台接続可能です。デフォルトは 12K ですが、100K はオプションです。
6 アナログ入力 (デフォルト 3 チャンネル 0-10V、3 チャンネル 0-20MA)。 2チャンネル0-10Vアナログ出力
パワーダウンホールド、自由に設定可能、オプションのCAN通信拡張
産業用制御ボードは DC 24V から電力を供給されます。 ACまたは220Vの電圧を入力しないでください
