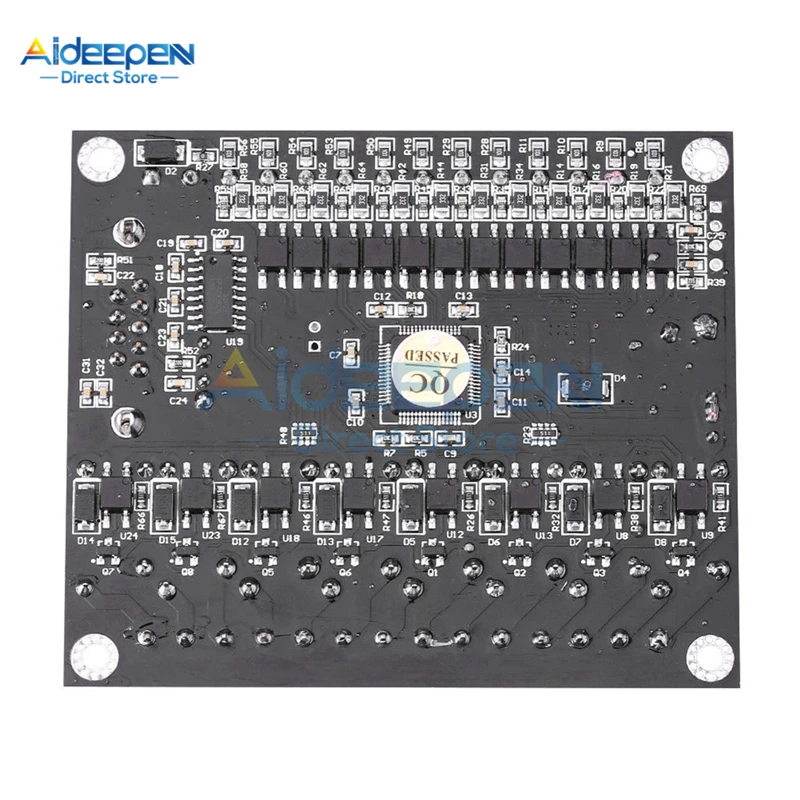

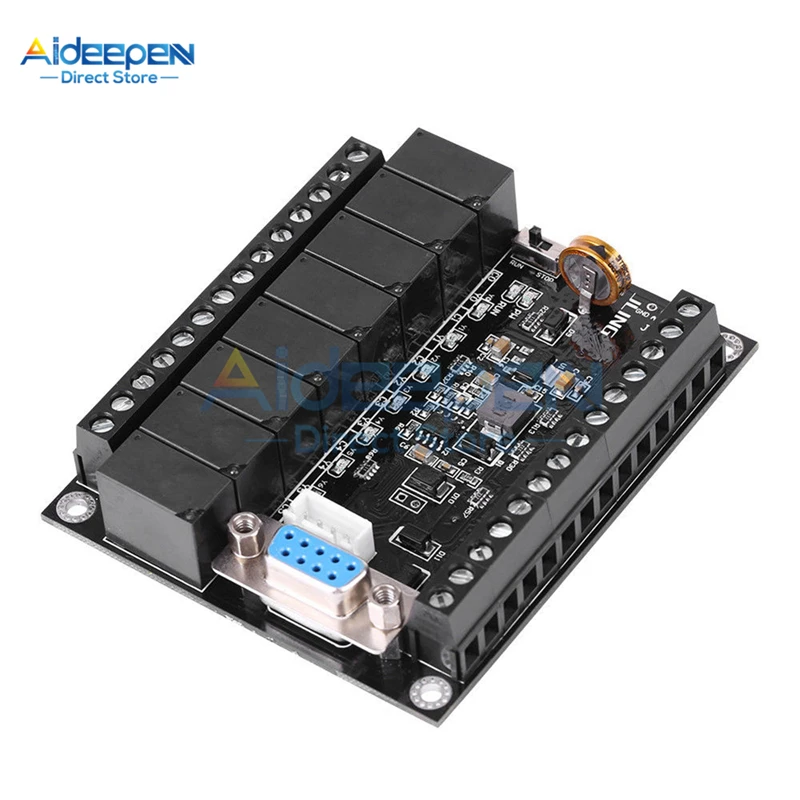

PLC プログラマブルコントローラ DC 24V リレーモジュール FX1N-20MR ベース産業用制御ボードプログラマブルロジックコントローラ

モジュール機能:
このモジュールはプログラマブル制御で、何千もの機能、安定した信頼性の高い動作性能、内蔵ウォッチドッグタイマー回路を実現し、モジュールの長時間実行を保証します。
共通の機能のいくつかを以下に示します。

• 電源をオンにし、リレー 1 を N 秒間閉じてから、リレー 2 を N 秒間切断します。

• 電源を投入すると、N秒後にリレー1がオフになり、その後リレー2がN秒間閉じてからオフになります。

• 電源がオンになり、リレー 1、2 は何も動作しません。信号またはトリガー ボタンが押されると、N 秒後にリレー 1 が閉じます。その後、N 秒後にリレー 2 が閉じられ、次のトリガーまで同じ動作を繰り返します。

• 信号 1、2 のプログラミングにより、リレー 1、2 を任意に制御できます。

• 信号1に信号がある場合、リレー1は閉じられ、リレー2は切断されます。信号2に信号がある場合、リレー1はオフになり、リレー2は閉じます。

• NPNセンサー信号、センサー信号プログラミングに接続して、リレーの任意の制御を実現できます。

• 信号 1 がトリガーされるとリレー 1 が制御され、信号 2 がトリガーされるとリレー 2 が制御されます。

• 電源をオンにすると、制御モーターが N 秒間回転し、次に N 秒間逆転し、その後サイクルが続きます。

• 信号 1 に信号がある場合、モーターは回転するように制御されます。信号 2 に信号がある場合、モーターは逆転します。

これらはほんの一部の例であり、モジュールはこれらの機能をはるかに超えて実現できます。

• 入力高速パルスC235、C251、FX1N対応。

• 出力リレー 1A 出力、定格電流 5A、DC ソレノイドバルブ、AC ソレノイドバルブ、AC コンタクター、AC モーターなどを直接駆動できます。

使用上の注意：

• 2つのプログラミングポートを備えたPLC。 232 インターフェイスでは、USB-232 シリアル ポートをコンピュータで直接使用して、プログラムを直接ダウンロードできます。 TTLインターフェイス。

• 内蔵アナログ入力AD、内部データレジスタD5030に対応。(D8030は除く)

• 内部データレジスタ D5101 に対応するアナログ出力 DA を内蔵。

• PLC をタッチ スクリーンまたはテキストに接続する必要がある場合、232 プログラミング ポートの接続に使用できます。

•


•

  アシスタントリレー	通常の使用	M0 - M383
  	電源オフ後のホールド	M384-M1535
  	特別な用途	M8000-M8255
  州	保有用途	S0-S999
  タイマー	100MS	T0-T199
  	10ミリ秒	T200～T245
  	1MS	T246-T249
  	100MS蓄積	T250-T255
  カウンタ	16ビット	C0-C15(0-32767)
  	16ビット(電源オフ後も保持)	C16-C199
  	高速(電源オフ後のホールド)	C200～C255
  データレジスタ	16ビット	D0-D127
  	16ビット(電源オフ後も保持)	D128-D5029
  	16ビット特殊用途(AD)	D5030(出力電圧:0-10V)
  	16ビット特殊用途(DA)	D5101(出力電圧:0-3.3V)
