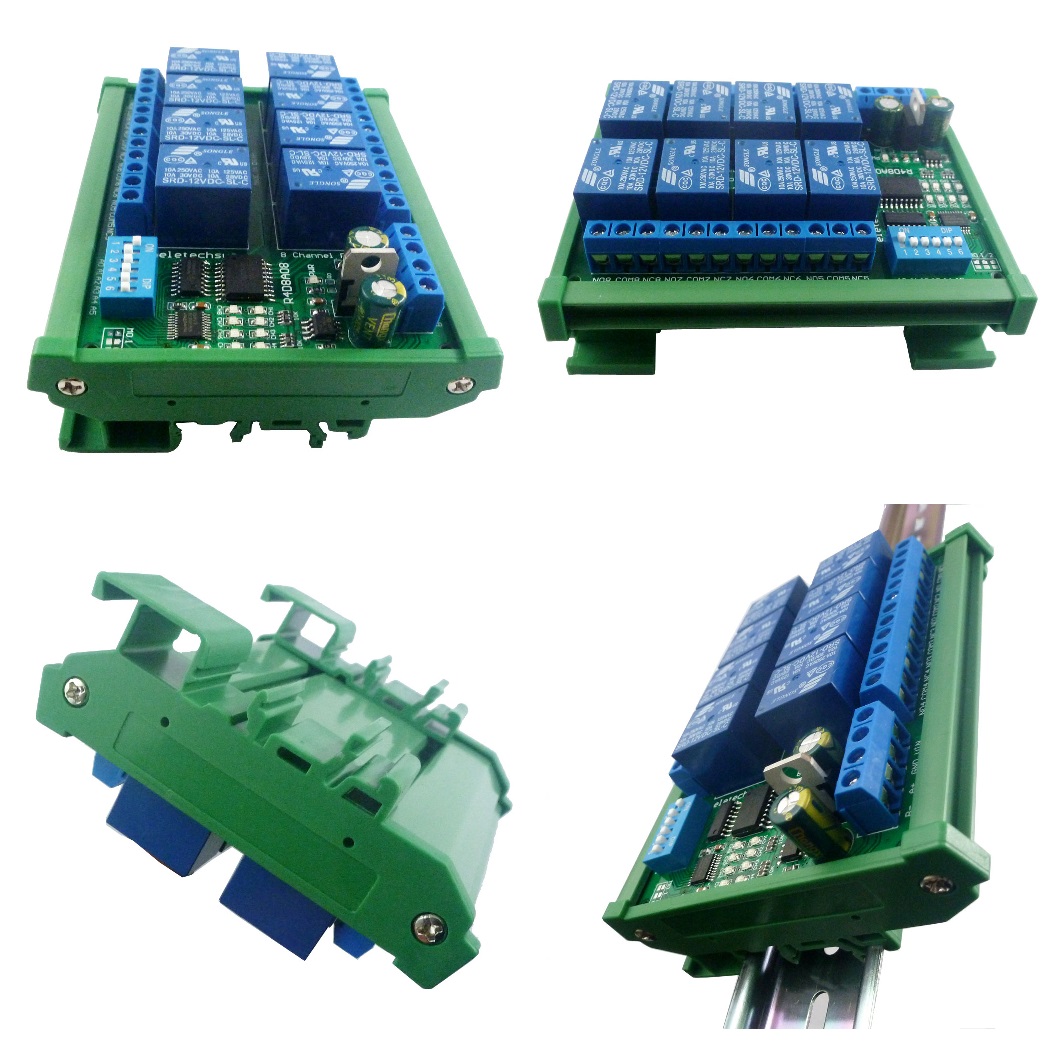

DC 12V 8 チャンネル RS485 リレーボード Modbus RTU UART リモートコントロールスイッチ DIN35 レールボックス PLC オートメーション制御用
価格:
$18.06
/Pc
払い戻し:
シェア:
売れ筋商品
製品名: DC 12V 8 チャンネル RS485 リレーボード Modbus RTU UART リモートコントロールスイッチ DIN35 レールボックス PLC オートメーション制御用
パッケージ内容:
1 個 DC 12V 8Ch Din35 レール RS485 Modbus RTU リレーモジュール
説明：
1: DC 12V 電源 (範囲 10-13V)
2: スタンバイ電流 (すべてのリレーが閉じた) 12MA、1 つのリレーがオープン 40MA、2 つのリレーがオープン 68MA、3 つのリレーがオープン 94MA、4 つのリレーがオープン 122MA、5 つのリレーがオープン 148MA、6 つのリレーがオープン 174MA、7 つのリレーがオープン 198MA、8 つのリレーがオープン 224MA
3:
4：2命令制御モード：MODBUS RTUコマンドとATコマンド
5: 下の
AT コマンドでは、最大遅延は 9999 秒です
6 MODBUS コマンドはシリアル ハイパーターミナル (シリアル アシスタント) または
7 MODBUS コマンドモードでは、最大 64 台のデバイスを並行してサポートできます。
8 デフォルトのボーレートは 9600BPS です。ボーレートはジャンパで選択できます: 2400 4800 9600 19200BPS
9 サイズ: 100 * 72 * 20mm (PCB ボードのみ);120 * 88 * 42mm (Din レールボックス付き)
10 重量: 120g (PCB ボードのみ);198g (Din レールボックス付き)
11 最大負荷：10A / 250VAC、10A / 125VAC、10A / 30VDC、10A / 28VDC、10A / 12VDC
詳細については、私に連絡してください

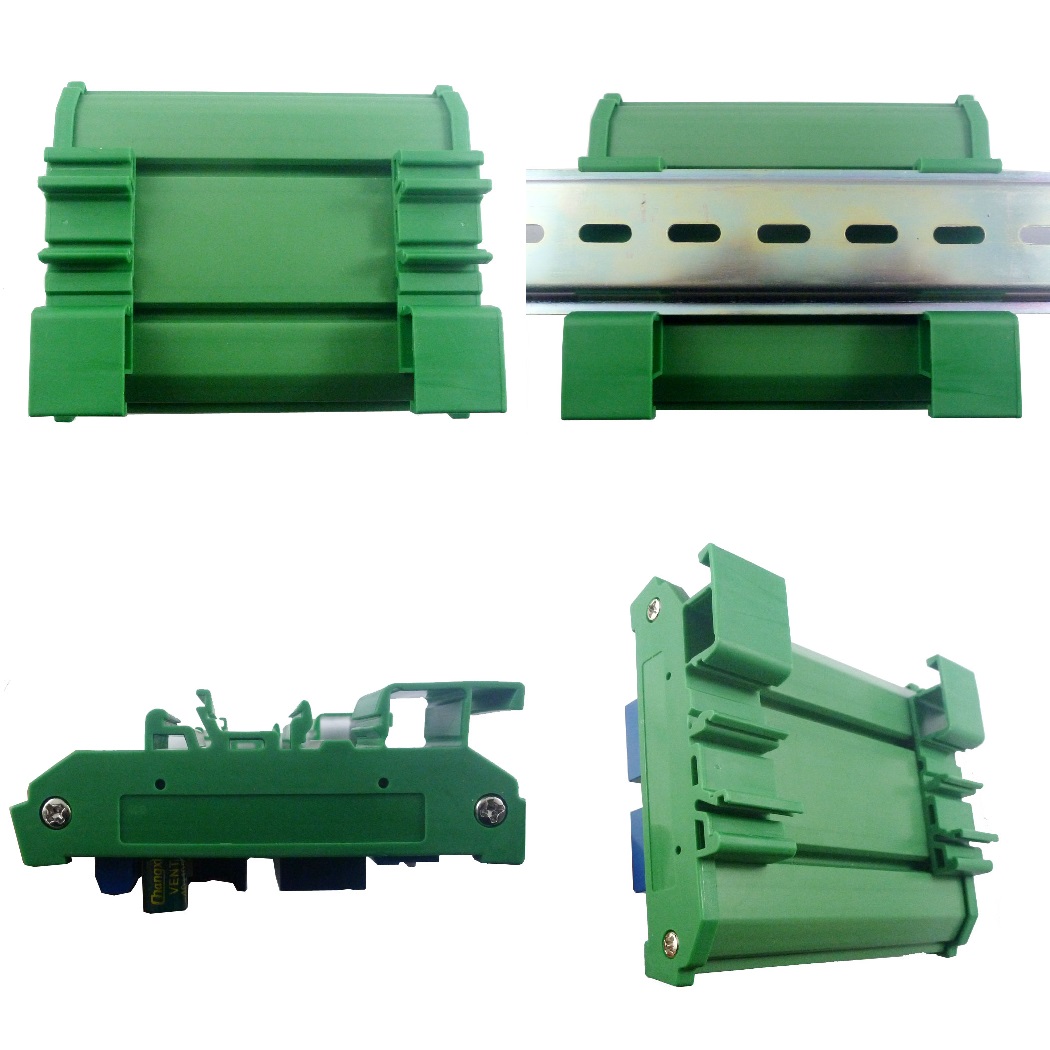

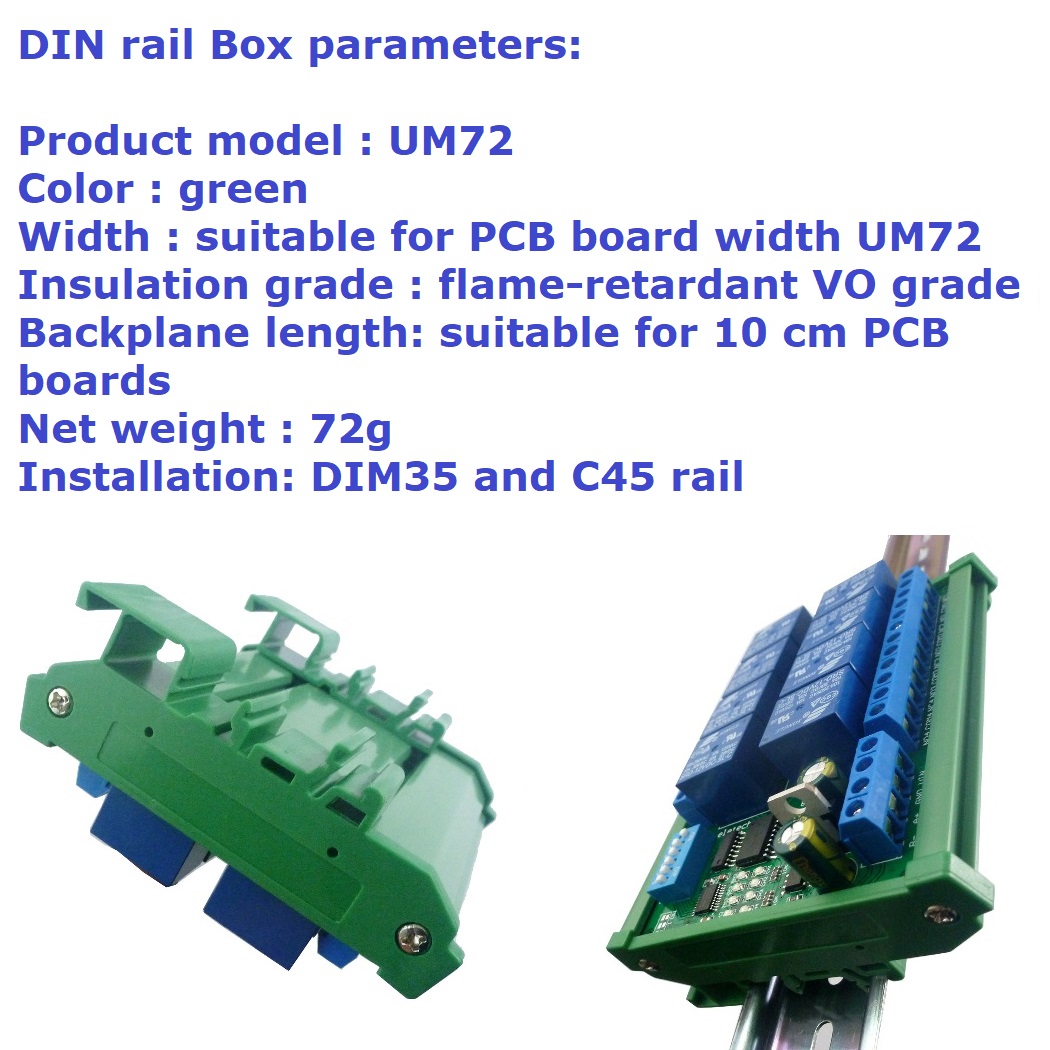

DIN レールボックスパラメータ:
製品モデル: UM72
色: 緑
幅: PCB ボード幅 UM72 (72mm PCB) に適しています。
絶縁グレード：難燃性VOグレード
バックプレーンの長さ: 100 mm PCB ボードに適しています
正味重量: 72g
取り付け: DIN35 および C45 レール
2: スタンバイ電流 (すべてのリレーが閉じた) 12MA、1 つのリレーがオープン 40MA、2 つのリレーがオープン 68MA、3 つのリレーがオープン 94MA、4 つのリレーがオープン 122MA、5 つのリレーがオープン 148MA、6 つのリレーがオープン 174MA、7 つのリレーがオープン 198MA、8 つのリレーがオープン 224MA
3:
4：2命令制御モード：MODBUS RTUコマンドとATコマンド
5: 下の
AT コマンドでは、最大遅延は 9999 秒です
6 MODBUS コマンドはシリアル ハイパーターミナル (シリアル アシスタント) または
7 MODBUS コマンドモードでは、最大 64 台のデバイスを並行してサポートできます。
8 デフォルトのボーレートは 9600BPS です。ボーレートはジャンパで選択できます: 2400 4800 9600 19200BPS
9 サイズ: 100 * 72 * 20mm (PCB ボードのみ);120 * 88 * 42mm (Din レールボックス付き)
10 重量: 120g (PCB ボードのみ);198g (Din レールボックス付き)
11 最大負荷：10A / 250VAC、10A / 125VAC、10A / 30VDC、10A / 28VDC、10A / 12VDC
詳細については、私に連絡してください
DIN レールボックスパラメータ:
製品モデル: UM72
色: 緑
幅: PCB ボード幅 UM72 (72mm PCB) に適しています。
絶縁グレード：難燃性VOグレード
バックプレーンの長さ: 100 mm PCB ボードに適しています
正味重量: 72g
取り付け: DIN35 および C45 レール
応用
自動化された産業用 PLC
スマートホーム、ホームオートメーション、賢いホーム;
CCTV PTZ カメラ
セキュリティ監視
識別システム;
FWエンジン
自動カーテン制御
自動ドア制御
自動カーテン制御
自動ドア制御
代表的な用途:
1 モジュールを制御する場合は、MODUBS RTU 命令または AT 命令を使用できます。 AT コマンド モードでは、ダイヤル スイッチ (スレーブ アドレス) は無効であり、一度に 1 つのモジュールしか制御できません。
1 モジュールを制御する場合は、MODUBS RTU 命令または AT 命令を使用できます。 AT コマンド モードでは、ダイヤル スイッチ (スレーブ アドレス) は無効であり、一度に 1 つのモジュールしか制御できません。
MODBUS RTU コマンド モード (HEX)、さまざまな方法で制御できます: シリアル ハイパー ターミナル コントロール (CRC を手動で追加する必要があります)、Modbus ポーリング ソフトウェア コントロール (ソフトウェアが CRC を自動的に追加します)、PLC または MCU プロセス コントロール
配線図:

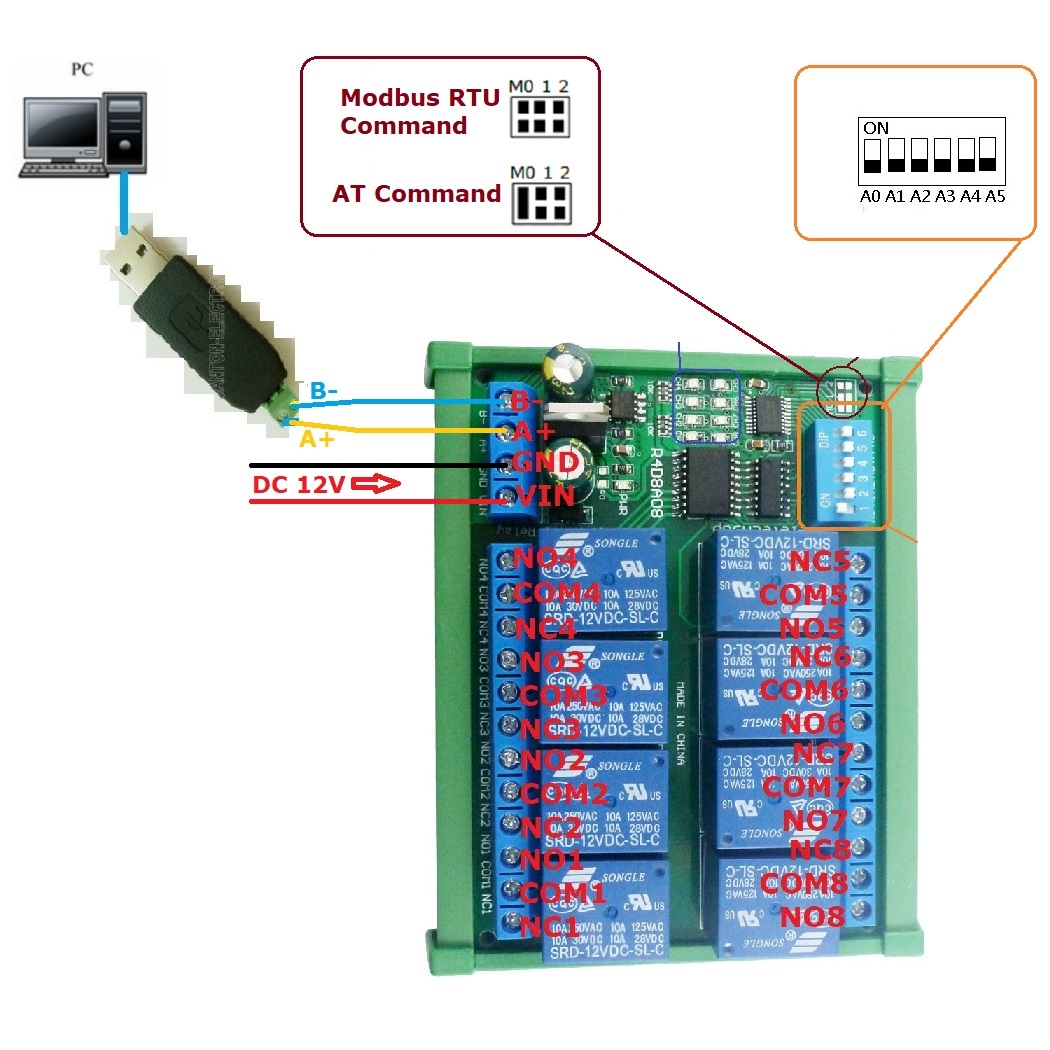

1 DC 12V 制御回路、以下の配線図。

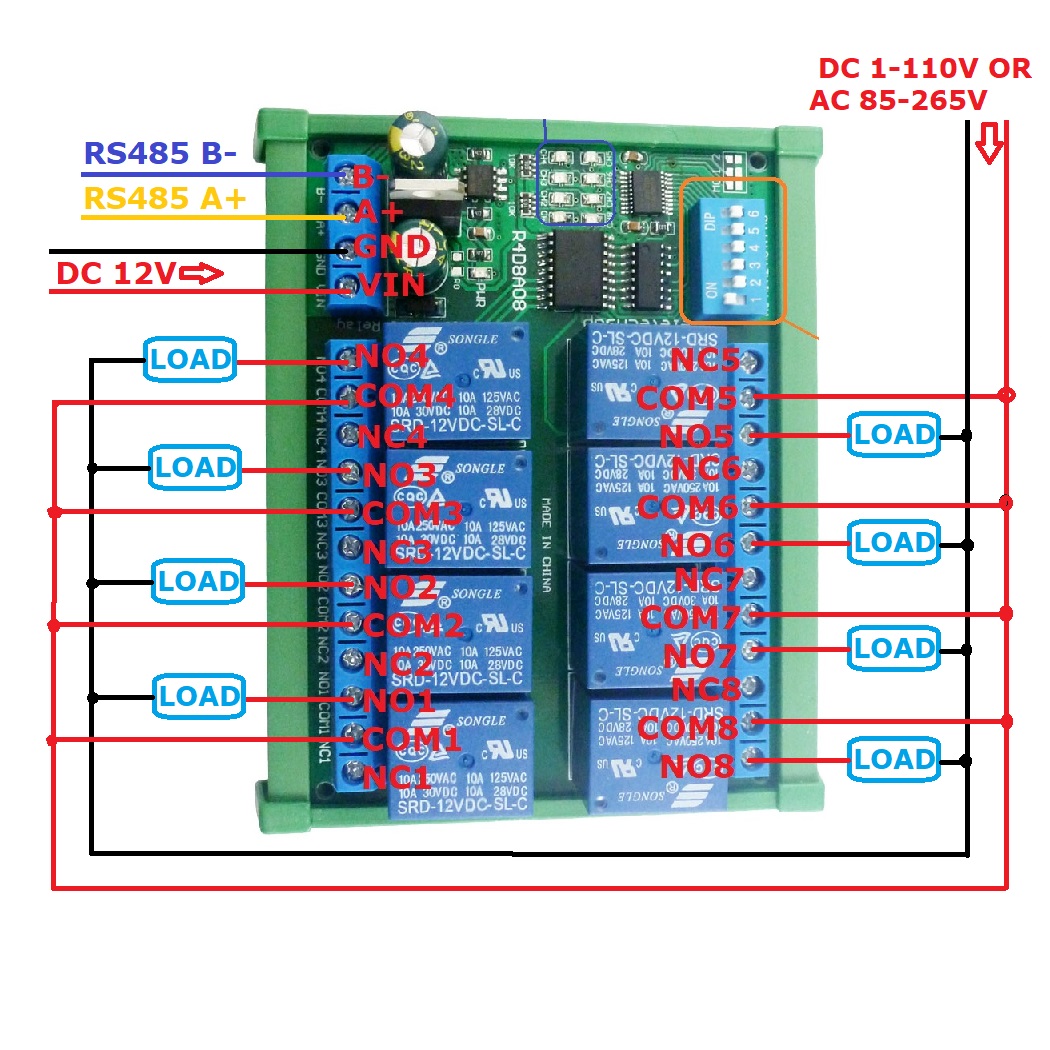

2 DC 1-110V または AC 85-265V 制御回路、以下の配線図 (注: DC 12V 負荷ではない場合、別の DC 12V 電源が必要です)。
テストソフトウェア(デモビデオを提供しています):
シリアルハイパーターミナル:
Modbus ポーリング
