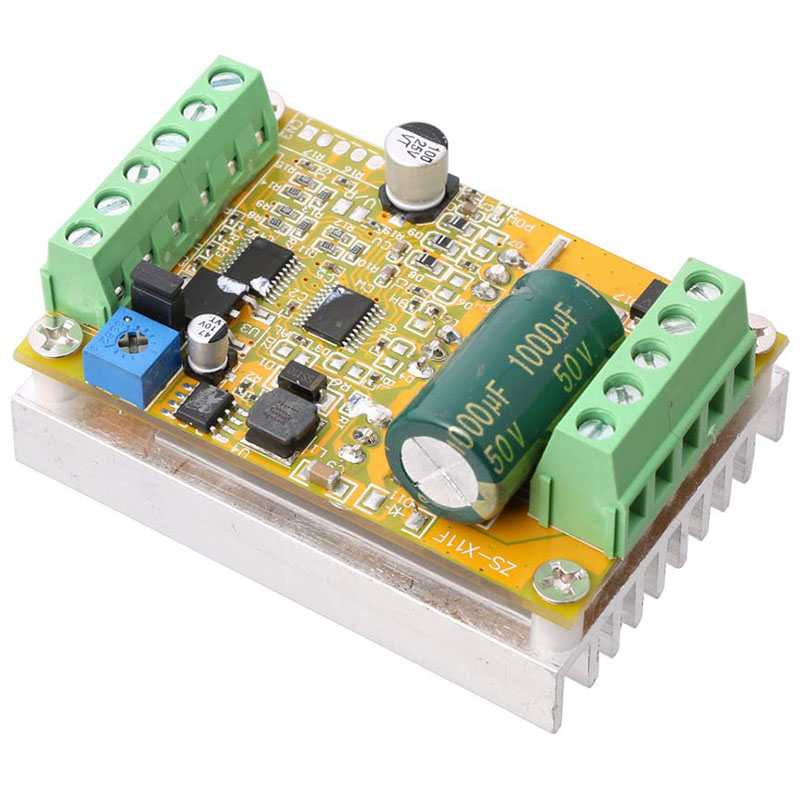

380 ワット 3 相ブラシレスモーターコントローラーボード (なし/ホールセンサーなし) BLDC PWM PLC ドライバーボード DC 6.5-50V

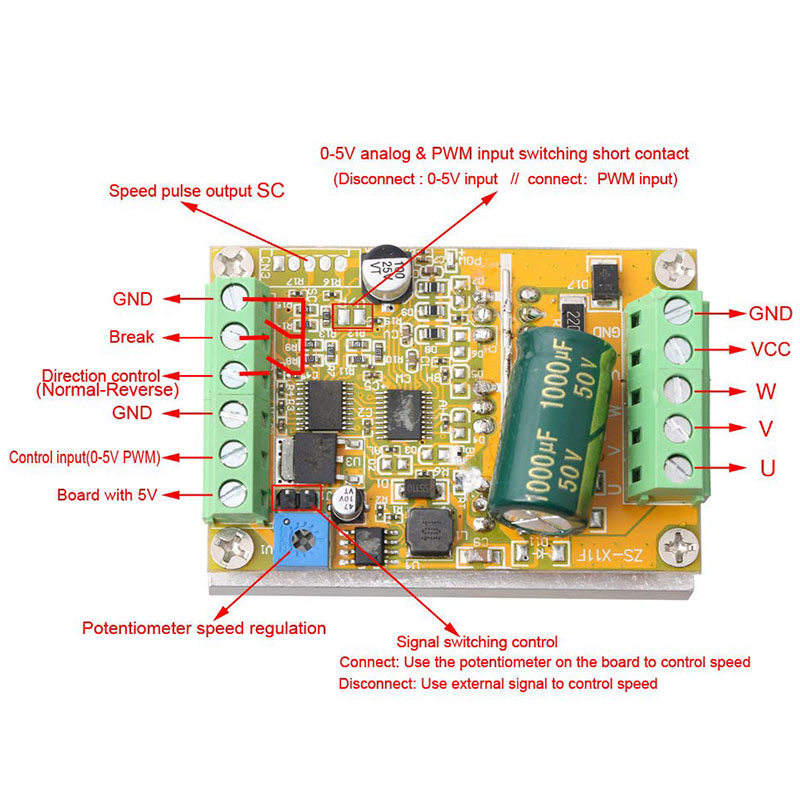

インターフェースの説明:MA MB MC フェーズライン出力モーター、独自の電源を備えた 5V GND マザーボード (電流は 30 mA を超えない)、VDC GND メインモーター電源 (外部 DC 電源)、SC 速度パルス信号出力、制御インターフェース前後方向 (外部スイッチも駆動可能)、VR 速度信号入力 (内蔵ポテンショメータ速度制御は外部 0-5V 速度制御にも接続可能)、ブレーキ
過熱保護：あり（100を超えると電力が半分に低下します）
最高速度: 224000 RPM (2 極モーター)、74000 RPM (6 極モーター)、40000 RPM (12 極モーター)、35000 RPM (14 極モーター)
マザーボードの仕様:
製品名: 380W ブラシレス DC モータードライバー
動作電圧: 6.5-50V
最大電流: 公称ピーク 16 ～ 20A
最大電力: 380 W
過電流保護: いいえ (外部ヒューズが必要)
ブロッキング保護: はい (ブロッキング後、電流は自動的に低下します)
色: 黄色
材質:プラスチック
サイズ:長さ63ミリメートル*幅45ミリメートル*高さ30ミリメートル
パッケージ内容:
1 * モーターコントローラーボード
予防：
1. メインボードの電源回路にはヒューズがなく、内蔵の自己追加によりボードチップに永久的な損傷を与えます (たとえ 2 秒であっても)。
2. 通常動作中は、モーター出力にサンプリング過電流保護が機能します。モジュールの電力と電流は非常に大きいため、モジュールが正常に動作していないときにショートさせないでください。短絡によりラインが焼損する可能性がある場合、最初の配線試験機は低電流および低電圧を使用し、OK、高電流および高電圧が通過した後、販売用のベアボードモジュールであるため、配線ラインの絶縁に注意し、強い電圧がボード部品に触れないようにしてください。
3. ドライブモジュールの電圧、電流と明らかに不一致なモーターや、モーター同士が離れた場所には接続しないでください。
上記のパッケージ内容のみです。他の製品は含まれておりません。
注：光撮影やディスプレイの違いにより、写真の商品の色が実物と多少異なる場合があります。測定許容誤差は/-1～3cmです。
