PLC リレー表示および入力パラメータ表示ボード、機能はテキストと同等、タッチ スクリーンはプログラムされていません D110.D114

パッケージ 1: 新しい 2 行は、D110 D114 の値を示します。
パッケージ 2: 2 行は D110 D114 の値を示します。

新しいデジタル ディスプレイに最近追加されたものには、次のような違いがあります。

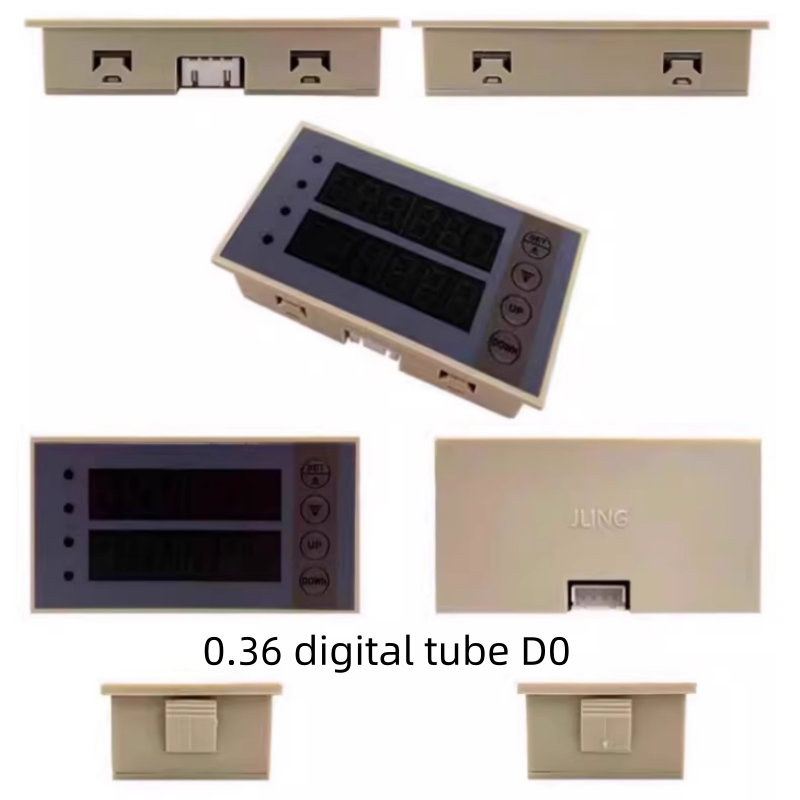

1. 従来のデジタル管は0.36インチのデジタル管を使用していましたが、今回のデジタル管は0.56インチに変更され、数字がより鮮明に見えます。
2.4 LED インジケーターの表示はクロストークから保護されています。
3. ボタンの距離が長くなり、ボタンスイッチの操作がしやすくなりました。
4. 寸法は縦横長ですが、厚みは薄くなっています。
5.片側に4つのスラブがあるため、設置がより安定します。
6. 操作方法は従来と同様です。

新しい一列と二列の外形寸法は同じです: 長さ * 幅 * 厚さ 105 * 53 * 19MM 開口部のサイズ: 101 * 51.5MM

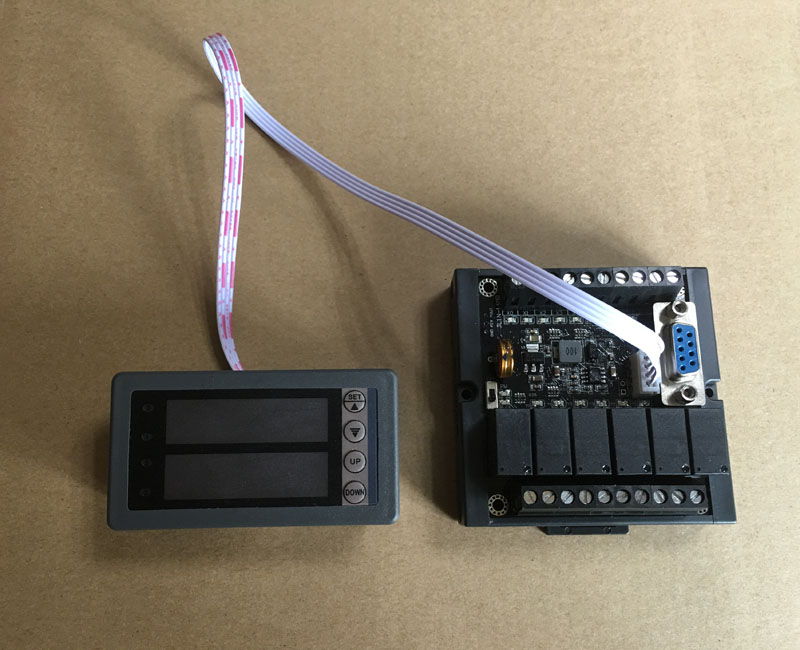

このデジタル管ディスプレイは、同社が製造する国内のPLCに接続でき（販売中の同社のすべてのPLCに接続可能）、小型機器のタッチスクリーンとテキストを置き換えることができ、価格比が非常に高いです。多くのプロジェクトでは、開発サイクルが短く、回路が成熟し、安定性と信頼性が高いシングルチップ マイクロコンピュータの開発を置き換えることもできます。また、当社のデジタル表示ボードを使用して、ボード、生成カウンタ、タイマー、PLC の柔軟なプログラミングを独自の使用場所に応じて取り込み、さまざまな要件に適応することもできます。これにより、市場の汎用カウンターを回避できます。タイマーは柔軟に使用できません。場合
使い方は非常に簡単、プログラミング不要、直接使用可能
メインモードと入力パラメータモードの合計 2 つのモードがあります。
電源を入れるとメインモードに入ります。このモードでは、デジタル管の上段に D110 の値が表示されます。
デジタル管の下の列は D114 の値を示します。
押しボタンスイッチは対応する中間リレー(M)の開閉を制御し、内部の中間リレー(M)の開閉に応じて表示灯が点灯・消灯制御されます。
SET ボタンを 3 秒間押してパラメータモードに入ります。

パラメータモードではデータレジスタD200の値を変更することができます。デジタル管の上段（2列デジタル管の場合は基板）またはデジタル管の左2桁（1列デジタル管の場合は基板）に変更するデータレジスタを表示します。上三角キー（増加）を押し、三角キー（減少）を押すと数値を変更できます。変更する場合、読み取った値はデジタル管の下段（2列デジタル管の基板）または右4桁（シングル）になります。デジタル管のパネルが表示され、UP、DOWNでも値を変更できます。

注: 単列デジタル管が入力パラメータモードに入ると、左側に表示される d0 が実際の PLC の D レジスタに対応します。左側に表示されている d1 は、D201 に対応する PLC の D レジスタに対応します。
値を変更した後、SET ボタンを 3 秒間押してメインモードに入ります。
1列と2列の寸法は同じです:長さ*幅*厚さ79*43*27MM開口部サイズ:75*40
シェルの色: グレー

この表示ボードは PLC の次のリソースを占有します。PLC プログラミングに注意してください。
