6点入力、4点1Aリレー 5A電流出力
幅広い供給電圧 10 ～ 28VDC

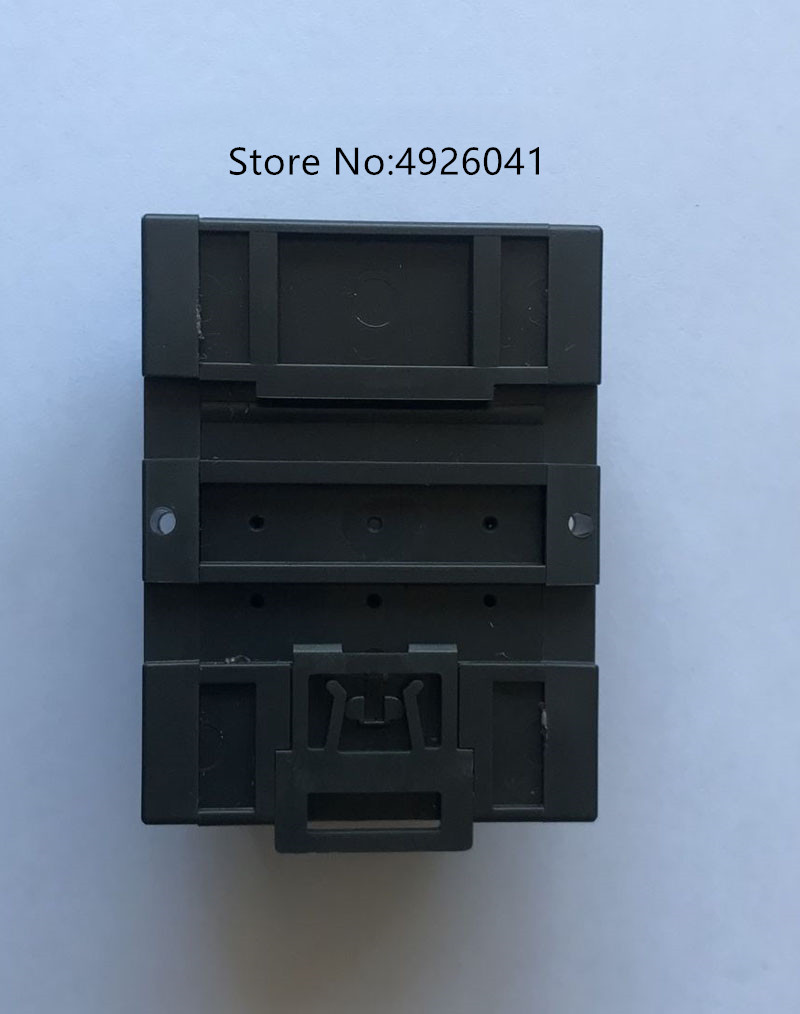

外形寸法：長さ×幅×高さ：46×73×20mm 取付穴サイズ：38×22.5mm M3ネジ4本で固定します。

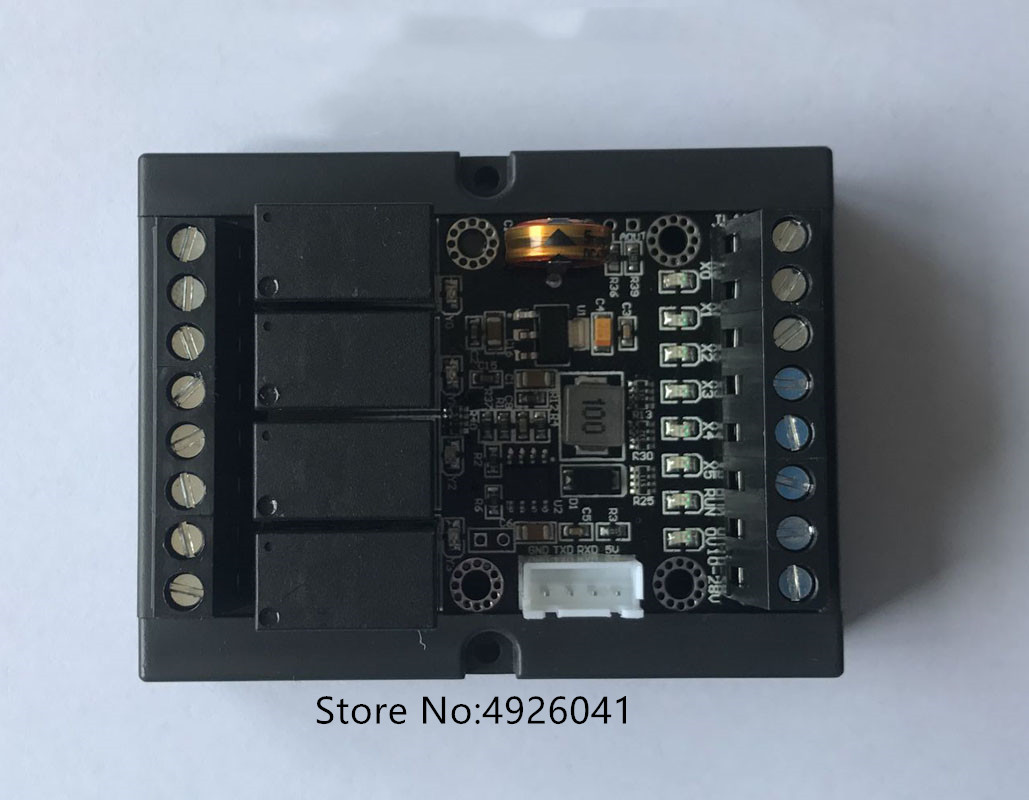

このボードは PLC ボードで、GX プログラミング ソフトウェアを使用してラダー図を直接書き込み、PLC に直接書き込まれ、オンラインで監視でき、価格はシングルチップ ボードよりもさらに安価です。
PLC ボードを使用する利点:
1. プログラムが簡単で、顧客は 1 日でプログラムを習得できます。
2. 再利用可能
3. 高い安定性
4.拡張が簡単
1.包括的で系統的な干渉防止処理、複数の干渉防止設計による電源回路、あらゆる種類の過酷な電磁干渉作業環境を恐れません。
2. 強力な 32 ビット高速 ARM コア CPU を使用します。プログラミングソフトウェアFXGPWINまたはGX Developerでプログラム可能
ダウンロード\アップロード\デバッグ\モニター可能
(ソフトウェア変換不要、通常のPLCと同じダウンロード方法)
適用範囲：冶金、化学、プラスチック、繊維、食品、包装、印刷、建材、木工、セントラル空調、環境保護装置、単一プロセス制御装置など、さまざまな産業用自動制御の場面で柔軟に使用できます。 、産業用組立ライン、各種工作機械の産業用制御機器。
6. この産業用制御ボードは 10VDC ～ 28VDC に電力を供給でき、選択タイプは FX1N です。入力：X0～X5計6点、出力：Y0～Y3計4点。最大メモリ容量: 2000 ステップ (複雑なアプリケーション環境によりよく適応するために、ボードには 3 種類のアンチペイントがスプレーされています)
モジュール機能:
このモジュールはプログラマブル制御で、何千もの機能、安定した信頼性の高い動作性能、内蔵ウォッチドッグタイミング回路を実現でき、モジュールの長時間動作を効果的に保証します。 ！ ！
共通の機能のいくつかを以下に示します。
1. 電源をオンにすると、リレー 1 が閉じてから N 秒後に閉じます。リレー 2 は閉じてから N 秒後に閉じられます。
2. 電源をオンにすると、リレー 1 が閉じてから N 秒後にオフになります。その後、リレー 2 は N 秒後にオフになり、その後循環します。
3. 電源投入時、リレー 1、2 は動作しません。信号があるか、ボタンが作動すると、N 秒後にリレー 1 がオフになります。その後、リレー 2 は N 秒後にオフになり、次のトリガーまでオフになり、同じ動作を繰り返します。
4. 信号 1、2 をプログラムすることにより、リレー 1 および 2 の任意の制御を実現できます。
5. 信号 1 に信号がある場合、リレー 1 が閉じ、リレー 2 が開きます。信号 2 に信号がある場合、リレー 1 が開き、リレー 2 が閉じます。
6. NPN センサー信号のみを接続でき、センサー信号をプログラムしてリレーの任意の制御を実現できます。
7. 信号 1 にトリガーがある場合、リレー 1 を制御します。信号 2 にトリガーがある場合、リレー 2 を制御します。
8. 電源をオンにし、モーターを制御して N 秒間回転し、その後 N 秒間逆転し、サイクルします。
9. 信号 1 に信号がある場合、モーターは正転するように制御されます。信号 2 に信号がある場合、モーターは逆転するように制御されます。
上記はほんの一例です。モジュールが実現できる機能はこれらをはるかに超えています。
※入力高速パルスC235、C251はFX1Nと互換性があります。

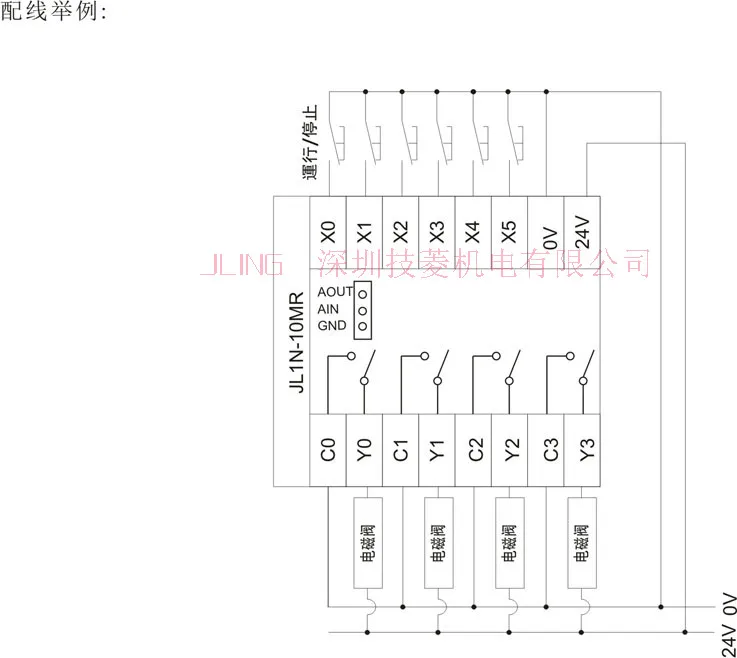

※出力点はリレー1Aタイプ出力、定格電流は5Aで、DCソレノイドバルブ、ACソレノイドバルブ、ACコンタクタ、ACモータなどを直接駆動できます。
使用上の注意：
1. コンピュータが GX Developer プログラミング ソフトウェアでプログラムされている場合、USB-TTL レベル変換ボードを使用してボード プログラミング ポートに接続する必要があります。

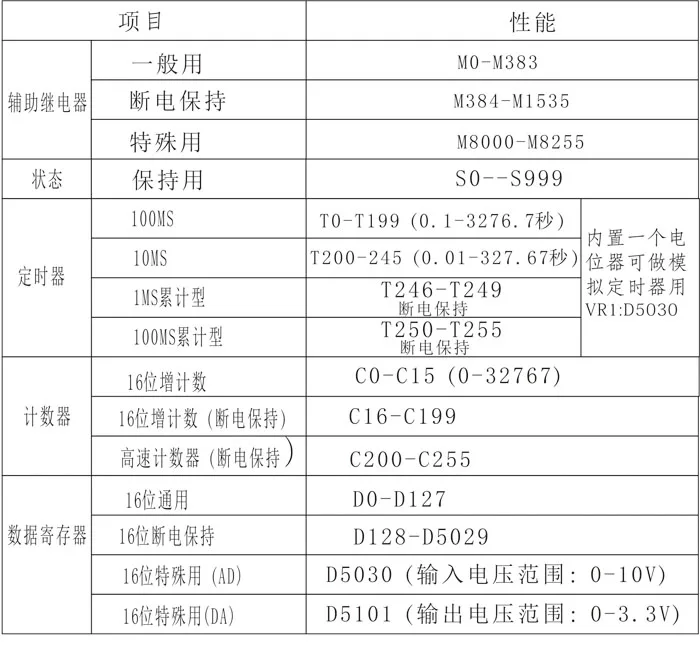

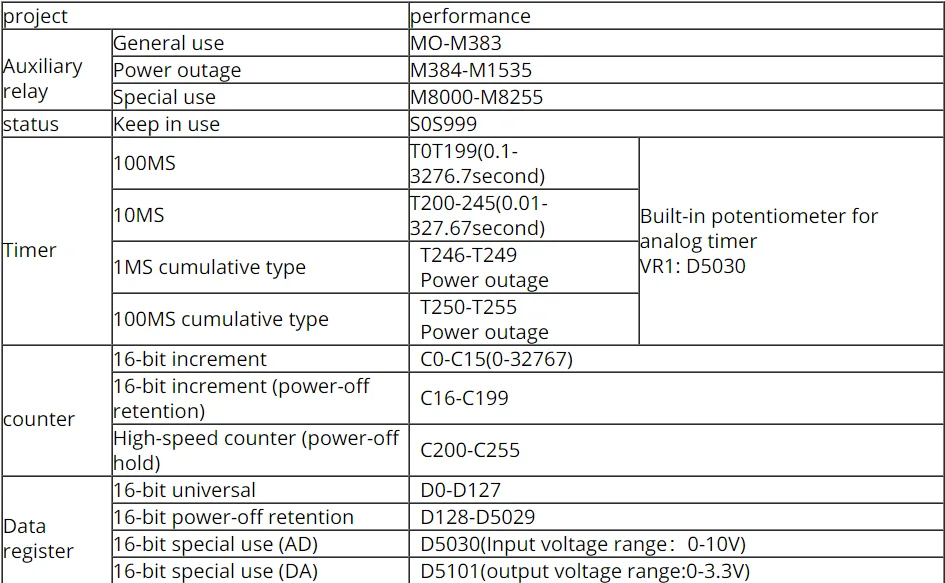

2、この PLC には、内部データ レジスタ D5030 (D8030 ではありません) に対応する 1 つのアナログ入力 AD が組み込まれています。
3、この PLC には、内部データ レジスタ D5101 に対応する 1 つのアナログ出力 DA が組み込まれています。
4. PLC がタッチ スクリーンまたはテキストに接続されている場合、接続には外部 232-TTL モジュールが必要です。
