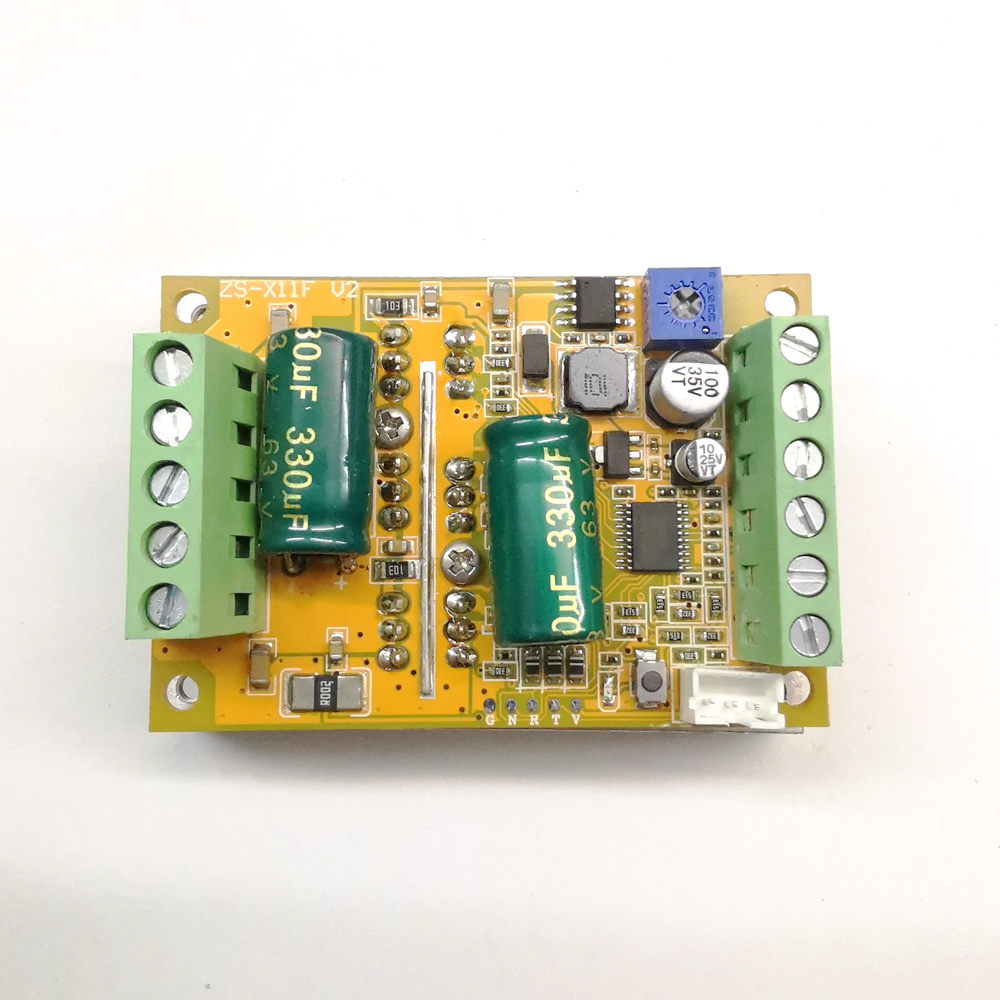

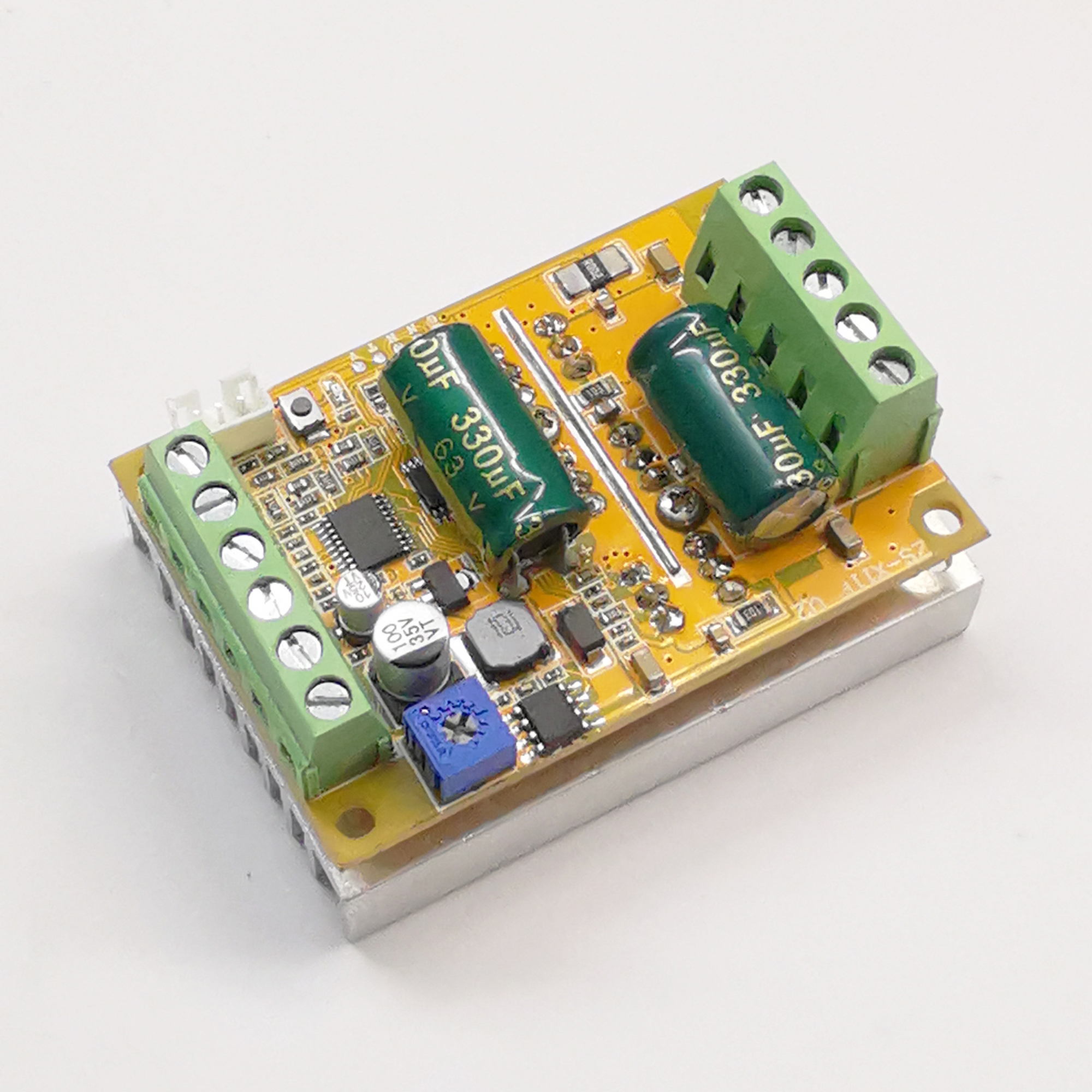

380 ワット 3 相ブラシレスモーターコントローラー (ホールセンサーなし/なし) BLDC PWM PLC ドライバーボード DC 6-50V
価格:
$19.91
/Pc
払い戻し:
シェア:
売れ筋商品
BLDC 幅広い電圧 6-50V ハイパワー 380W DC 三相ブラシレス無誘導コントローラ、サポート PLC 0-5V PWM 信号制御

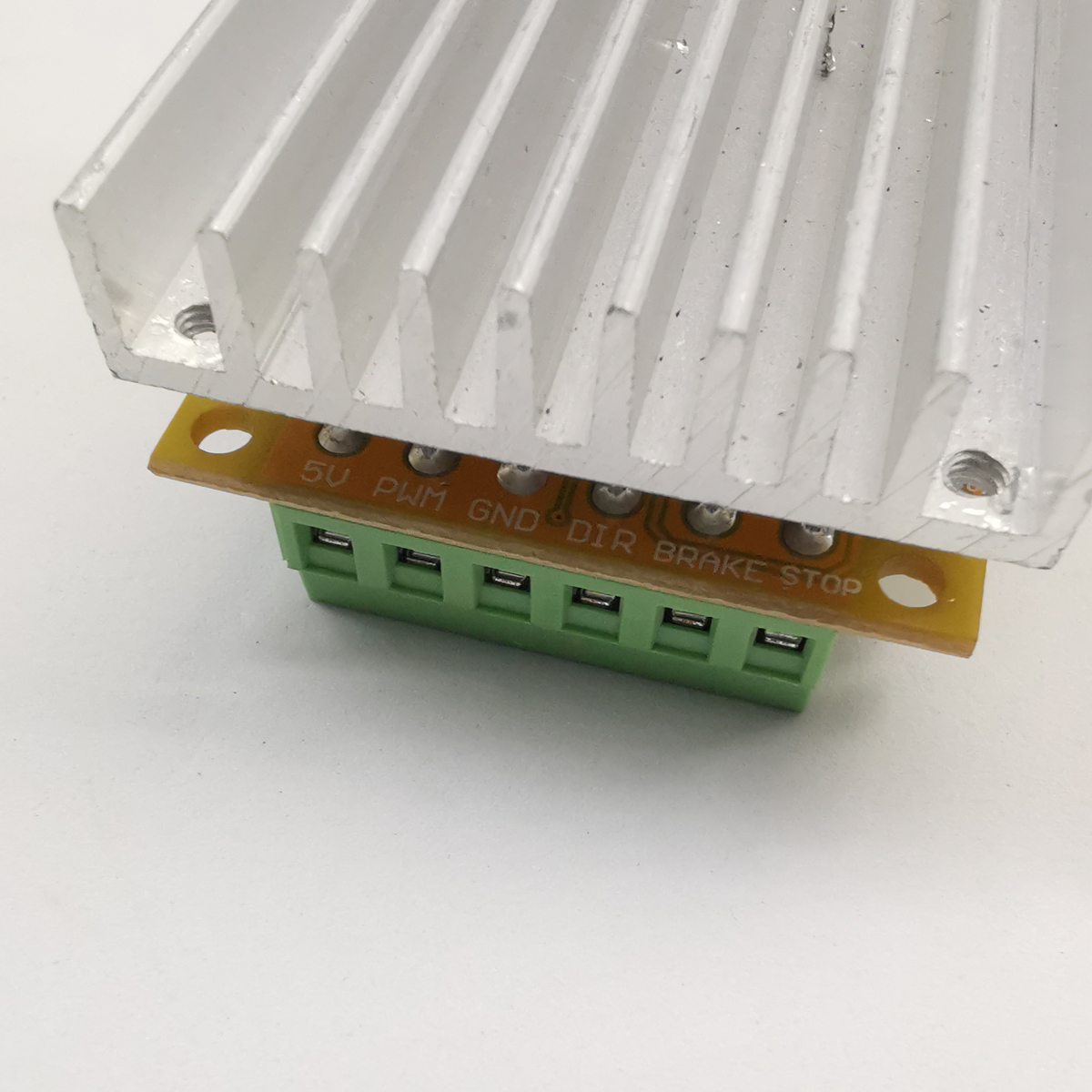

インターフェースの説明:

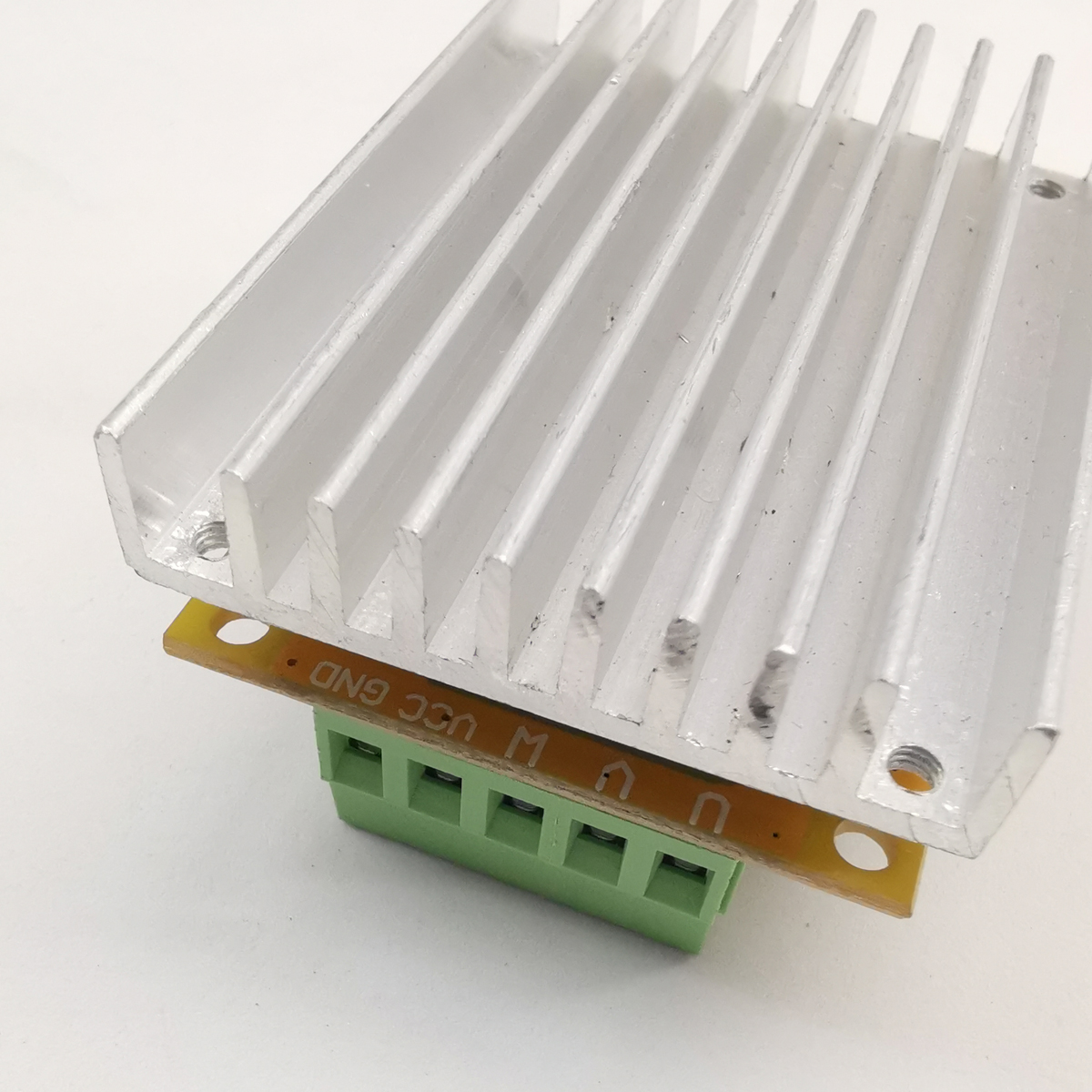

- 1.MA MB MC相ライン出力モーター
- 2. 独自の電源を備えた 5V GND マザーボード (電流は 30MA を超えません)
- 3.VCC GND メインモーター電源（外部DC電源）
- 4.SC速度パルス信号出力
- 5. 順方向および逆方向の順方向および逆方向の制御インターフェイス (外部スイッチにも接続可能)
- 6.VR速度信号入力（オンボードポテンショメータ速度制御は外部0-5VアナログPWMデューティサイクルサポートデュアル信号入力速度制御にも接続可能）
- 7. ブレーキ
マザーボードの仕様:
- 製品名: 380W ブラシレスホールレス DC モータードライバー
- モデル: ZS-X11F v2
- 動作電圧: 6-50V
- 最大電流: 定格 16A ピーク 20A
- 最大電力: 380W
- 製品サイズ: 長さ 63 ミリメートル * 幅 45 ミリメートル * 高さ 30 ミリメートル
- 重量：約76g
- 過電流保護: いいえ (外部ヒューズが必要です)
- ブロッキング保護: はい (ブロッキング後、電流は自動的に低下します)
- 過熱保護: あり (100 を超えると電力の半分が低下します)
- 最高速度: 224000 RPM(2 極モーター)、74000 RPM(6 極モーター)、40000 RPM(12 極モーター)、35000 RPM(14 極モーター)
予防：
- 1. メインボードの電源回路にはヒューズがなく、内蔵の自己追加によりボード上のチップに永久的な損傷を与えます (たとえ 2 秒であっても)。
- 2. 通常動作中は、モーター出力でサンプリング過電流保護が行われます。モジュールの電力と電流は非常に大きいため、モジュールが正常に動作していないときは短絡しないでください。短絡によりラインが焼損する可能性がある場合は、最初の配線テスト機を使用して小電流および低電圧テストを行ってください。OKの後、高電流および高電圧を流してください。販売用のベアボードモジュールであるため、配線ラインの絶縁に注意してください。強い電圧がボード部品に触れることは許可されません。
- 3. 明らかにドライブモジュールの電圧、電流と一致しないモーターや、モーター同士が遠く離れた場所には接続しないでください。
パッケージ内容:
- 1 *モータードライバー
