6 軸 200KHZ NVCM MACH3 USB モーション コントロール カード RATTM MOTOR の CNC ルーター用 CNC コントローラー ステッピング モーター サーボ モーター

(0 レビュー)
発送予定時間: 3 日々

により販売されています: 自社製品

価格:
$60.94 /Pc

量:
(4441 利用可能)

合計金額:
払い戻し:
シェア:
知らせ:
このアイテム弊社から発送いたします"EU/ドイツ"warehouse,内で欧州連合諸国VAT無料(輸入関税)そして送料無料UPSによる/DHL, パッケージは簡単ではない配達時に壊れた。




無料船ヨーロッパ諸国エリア:



オーストリア、B選択BウルガリアCゼコRエパブリック、Dエンマーク、Eストニア、F内陸、Fランス、Gエルマニー、Gリース、Hハンガリー、リランド、集計、LさようならLイトゥアニア、Lルクセンブルク、Mオナコ、Nエーテルランド、Nオーウェイ、Pエーランド、P直交、Rオマニア、Sロバキア、Sラベニア、S痛み、Sウェン.






パッケージ内容:


  • 1 x 6 軸 Mach3 USB カード NVCM

  • 1×USBケーブル

英語マニュアルはメールでお送りします。

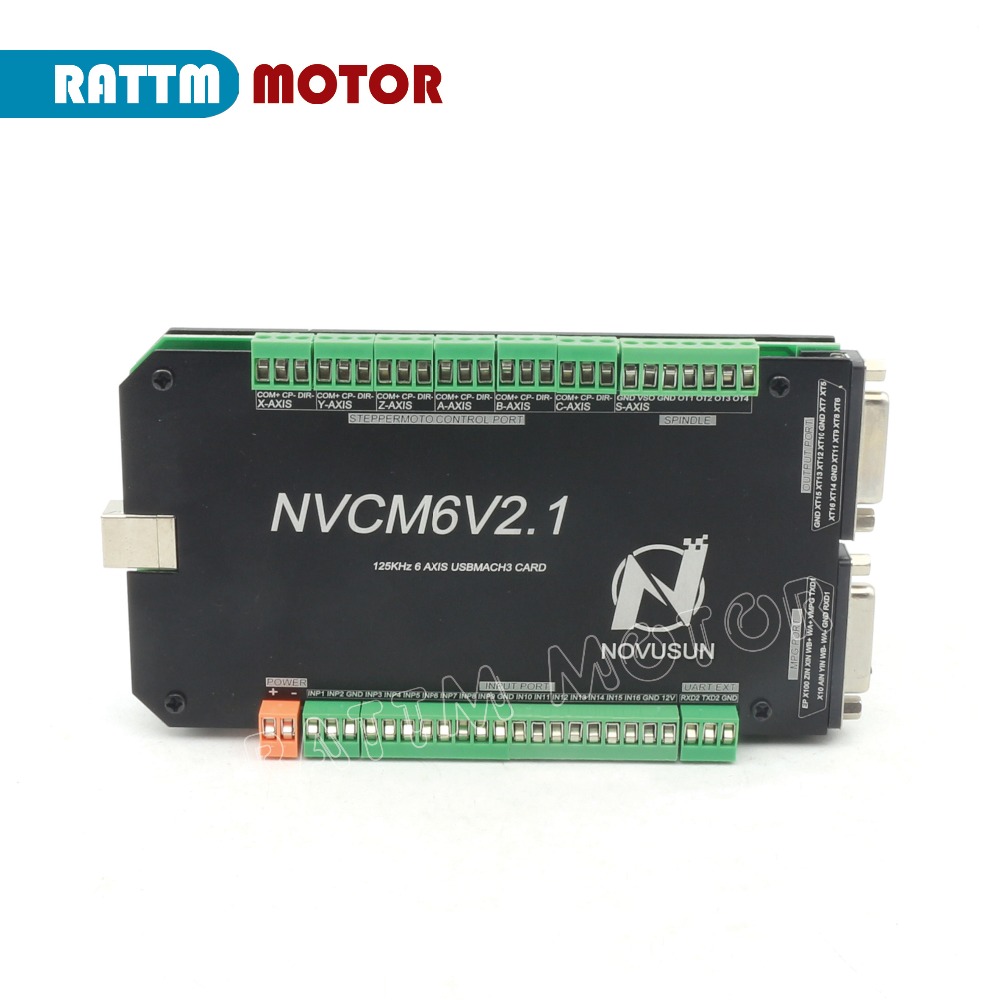

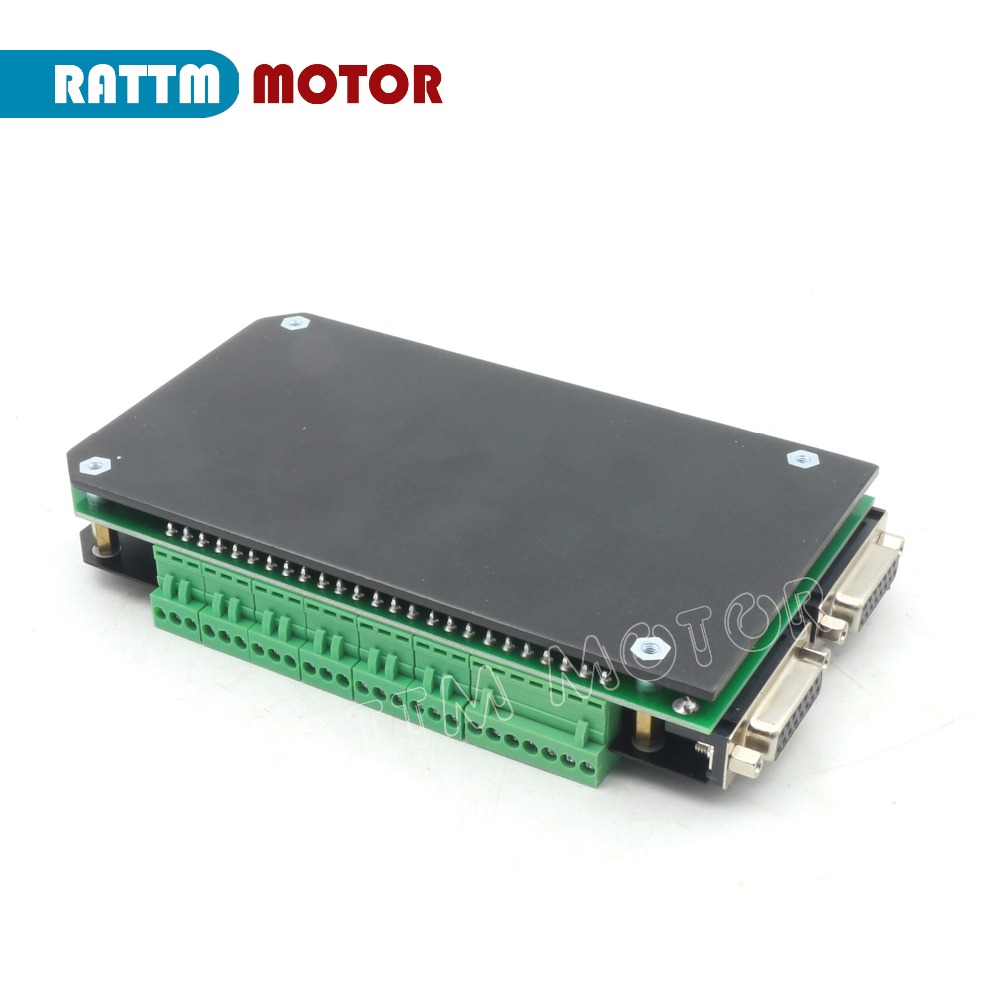

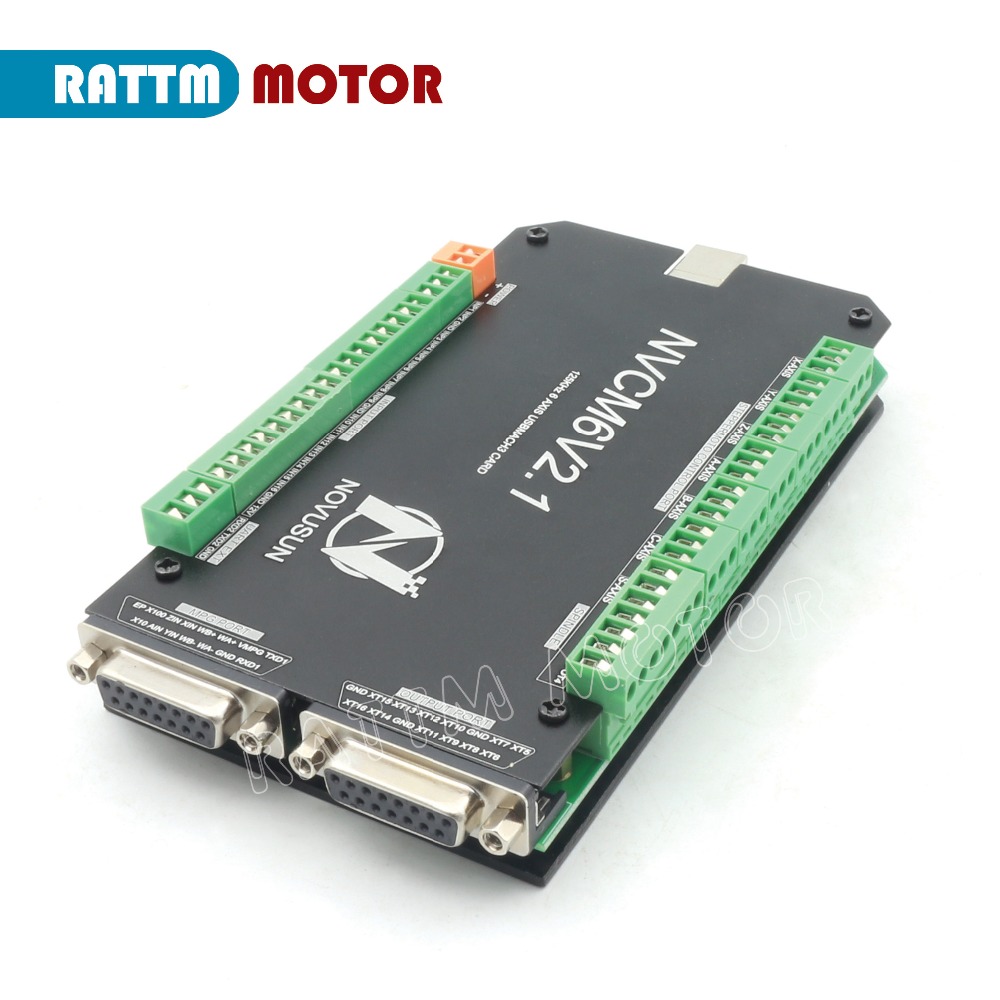

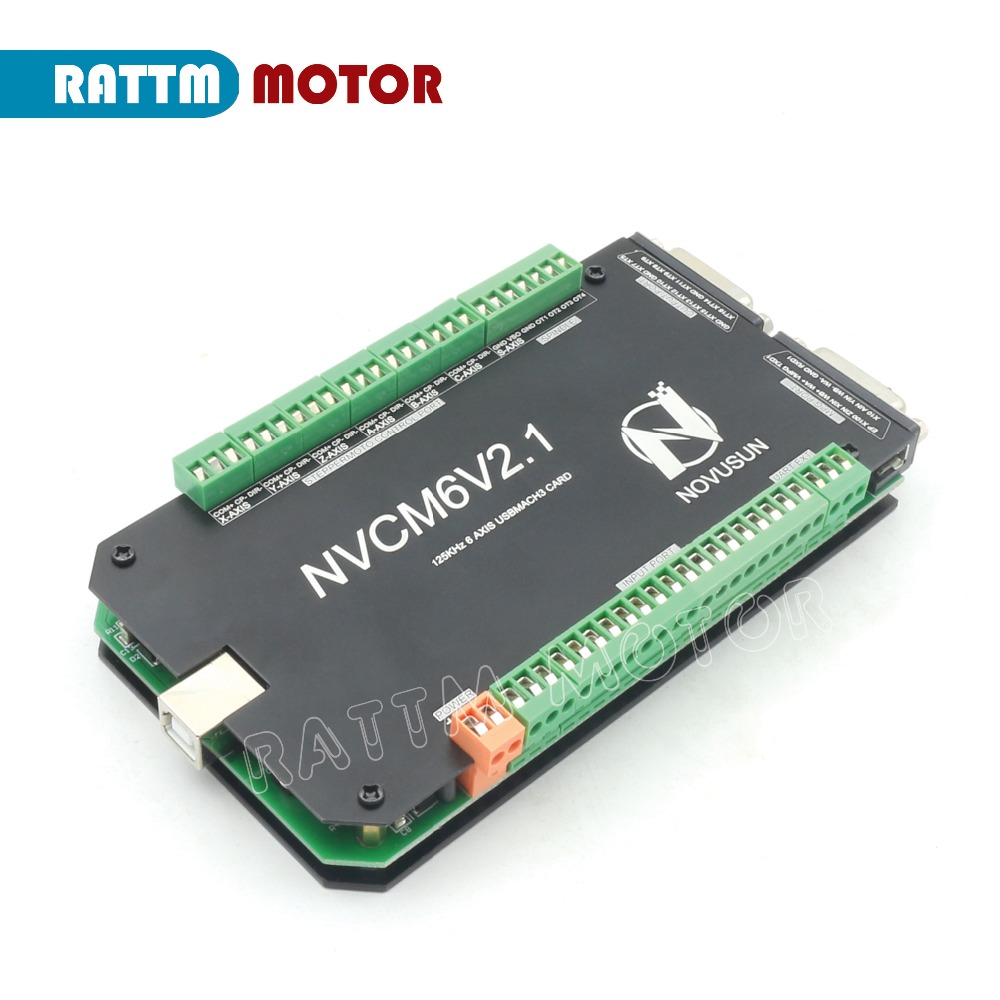

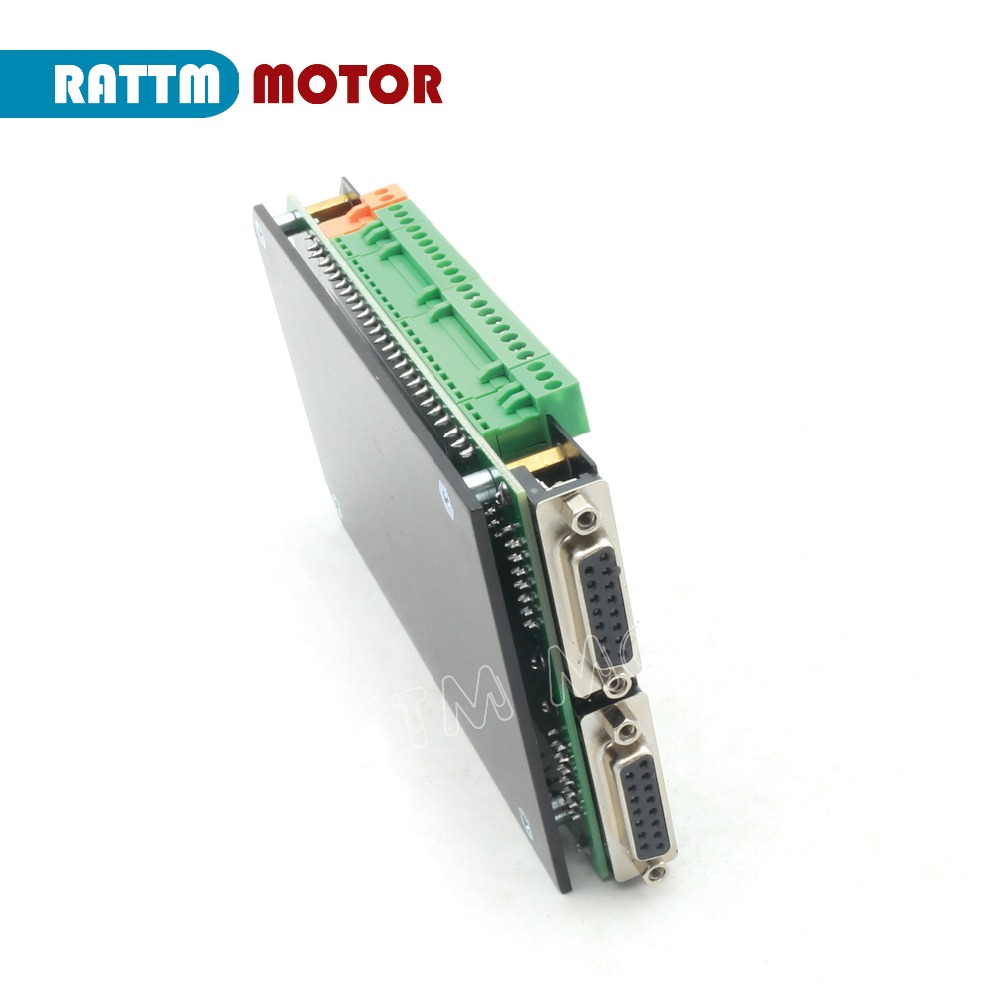

6軸NVCM Mach3 USBモーションコントロールカード

1. 性能パラメータ

1) USB をサポートします。

2) 通常のデジタルデータ用の 16 ポート光電絶縁入力インターフェイス。

3) 通常のデジタルデータ用の 16 ポート光電絶縁出力インターフェイス。

4) 1 ポート 0-10V スピンドル速度アナログ出力インターフェース (PWM 出力に変更可能);

5) 6 軸ステッパー システム、各軸の 125KHz パルス出力をサポートできます。

6)ARMモーションコントロールチップ。

7) メインデバイスは 12V-32VDC 電源入力で、電流は 1A より大きくなければなりません。

8) MPG 入力と互換性があり、当社のデジタル ディスプレイ MPG をサポートします。


2.製品接続の定義と方法


コントローラの接続には、電源インターフェース、USB接続インターフェース、MPGインターフェース、ステッパー/サーボ制御出力インターフェース、スピンドル制御出力インターフェース、Estopおよびリミテッドスイッチおよびツール設定入力インターフェースなどが含まれます。以下にそれらを詳しく説明します。


3. ステッピングモーター制御インターフェース

8 番のマークは 6 軸ステッピング モーター コントローラー ポートです。彼らです

左から右にX/Y/Z/A/B/C。各軸


4. スピンドル制御出力/ユニバーサル出力インターフェース 1

左からインターフェイスを定義します: GND1 (出力 GND)、VSO (0 ~ 10 V 調整可能な速度)
出力)、OT1、OT2、OT3、OT4。
Nowforeuer インバータを例に挙げます。主軸制御出力とインバータの接続
図 2-7 に示されています。ACM と DCM が閉じている場合は、1 つのポートのみを接続する必要があります。

VSO 実出力電圧 = 10V*s スピンドル設定速度 / 最大スピンドル速度。たとえば、最大の場合
スピンドル速度は 24000、現在のスピンドル速度は S=18000、したがって VSO 出力
電圧=10*18000/24000=7.5V。
最大。主軸速度設定ポートはメニュー設定のプーリーから開きます。
現在の主軸速度は、S 指令またはマッハ 3 主軸速度設定モジュールによって設定できます。
