AD22B04 DC 12V 4ch MT8870 DTMF トーン信号デコーダ電話音声リモコンリレースイッチモジュール LED モーター PLC スマートホーム用
価格:
$10.23
/Pc
払い戻し:
シェア:
売れ筋商品
代表的な用途:
家庭用照明システム
DTMF リモコン スイッチ
スマートホーム/ホームオートメーション
DC12V LED照明
蛍光灯
12V DCモーター
蛍光灯
カーエレクトロニクス
産業用オートメーションと制御
4チャンネルDC12V電気機器の制御: LED / 自動車用エレクトロニクス
一般電気機器制御:DC 1-110V または AC 85-265V
各種モータ逆転制御: DC 1-48V または AC 85-265V
製品名: AD22B04 DC 12V 4ch MT8870 DTMF トーン信号デコーダ電話音声リモコンリレースイッチモジュール LED モーター PLC スマートホーム用
包装内容明細書 :

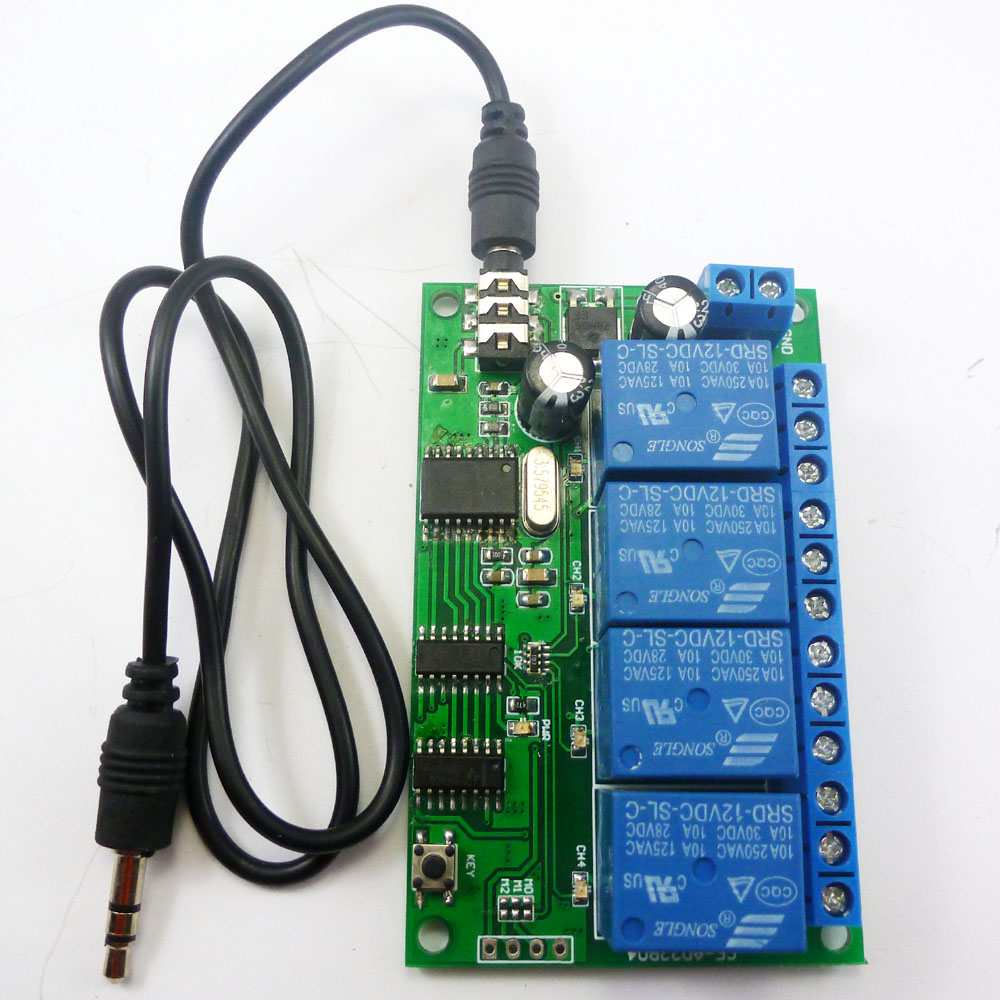

1個 AD22B04DC12V 4チャンネルDTMF デコーダ 中継ボード ;
1 個のオス - オスオーディオワイヤー (3.5mm ジャック);
機能的特徴:
1 製品モデル: AD22B04
2.動作電圧DC 12V、逆極性保護付き
3.動作電流: スタンバイ 11-13 MA、1 リレー
4 8 つの動作モード: ノンロック (モーメンタリ)、セルフロック (トグル)、インターロック (ラッチ)、5/20/60/120/250 秒の遅延
5 デフォルトの制御コマンドは 1/2/3/4 です。例: ダイヤル 1 でリレー 1 を制御、ダイヤル 2 でリレー 2 を制御、ダイヤル 3 でリレー 3 を制御、ダイヤル 4 でリレー 4 を制御。制御コマンドは 1 ～ 4 ビットで変更できます。 (詳細については、を参照してください)
6 サイズ: 50 * 80 * 19.5mm
7 重量: 59 グラム
8 最大負荷：10A / 250VAC、10A / 125VAC、10A / 30VDC、10A / 28VDC、10A / 12VDC
使用方法:
これは 4 チャンネルの DTMF オーディオ コントローラーで、DTMF キー コードを持つ電話または固定電話で製品リレーをリモート制御します。

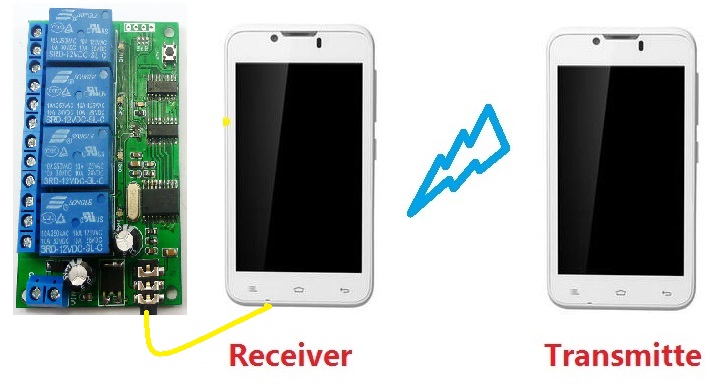

上図のように、電話リモコンリレーによります。 2 台の電話機が必要です。1 台は受信機 (phone_1) として、もう 1 台は送信機 (phone_2) として使用します。携帯電話_1 を DTMF オーディオ ケーブル 3.5MM オーディオ コントローラ (電源が供給されるコントローラ) で接続し、電話_2 (固定電話の場合もあります) を使用して電話_1 に電話をかけると、電話_1 が応答し、2 台の電話が互いに通話します。次に、phone_2 キーパッドで 1/2/3/4 をダイヤルして、4 つのリレーを制御します。
上に示すように、次のいずれかをインストールできます。
注意：
1 DTMF オーディオ コントローラーは安定した動作の DC 12V 電源を使用する必要があります (1A 以上の電源アダプターを推奨)
2 携帯電話でコントローラーをリモートコントロールします。受信機は 3.5MM オーディオインターフェイスを備えた電話である必要があります。送信機は携帯電話または固定電話です。

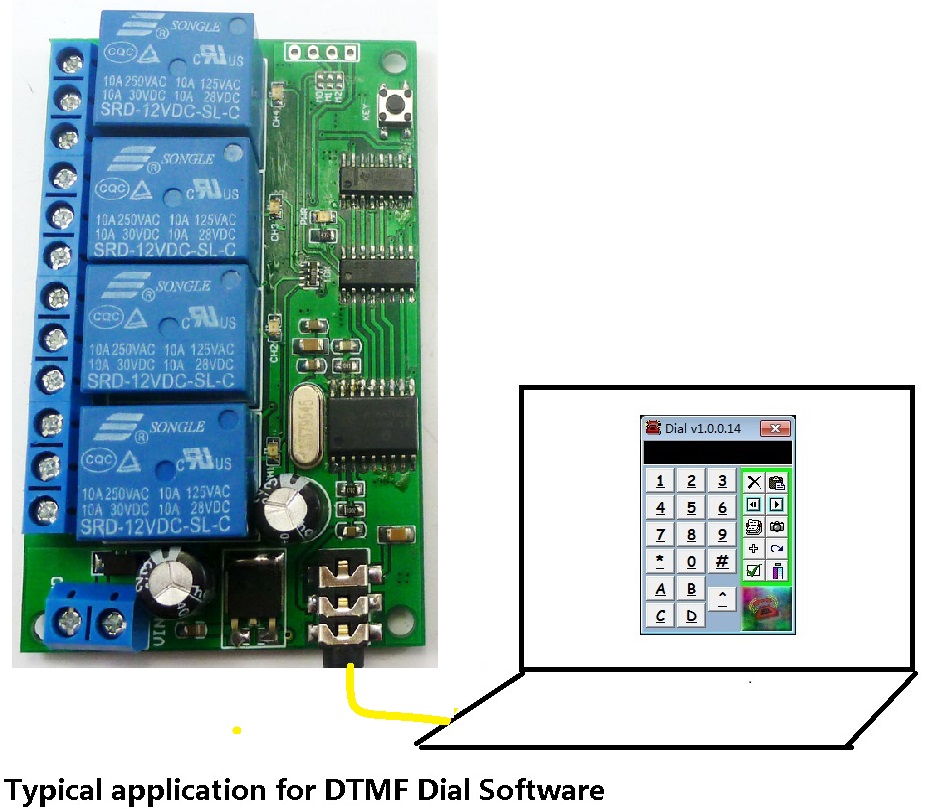

3 電話またはコンピュータの受信機として、
用語集:
NO：ノーマルオープン
COM：コモン端子
NC: ノーマル接続
リレーオープン: COM は NO に接続されていますが、NC は切断されています
リレークローズ: COM は切断されましたが、NC は COM に接続されました。
ノンロック(モーメンタリ)：ダイヤル1(2/3/4は同じ)、リレー1
セルフロック：ダイヤル1、リレー1
インターロック：ダイヤル1、リレー1
"Delay": Dial 1, relay 1 "Open", relay 1 "Close" after a time
モード選択:

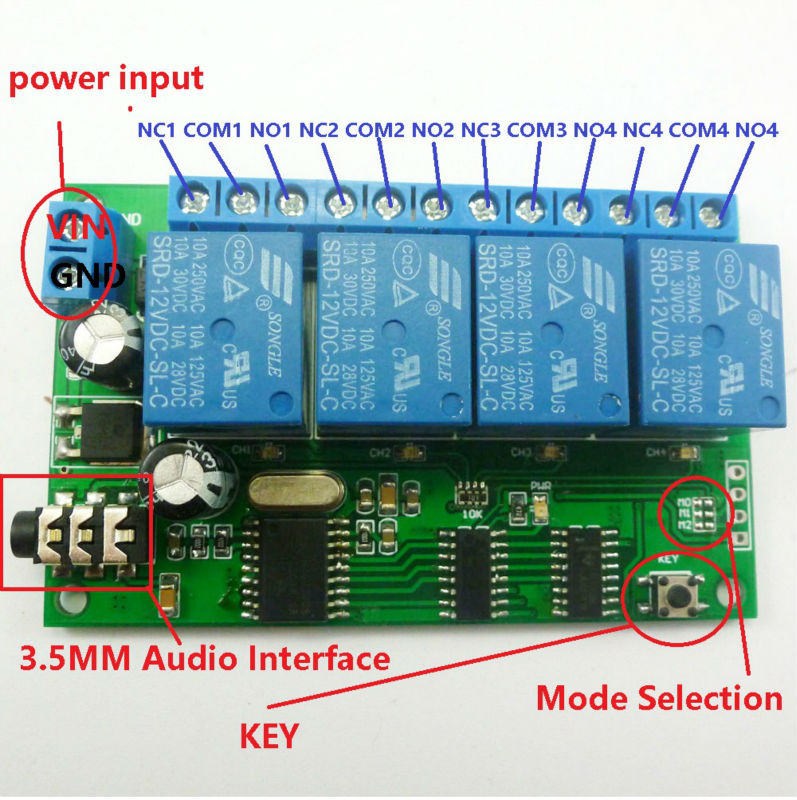

8 つの動作モード、パッド上の電気アイロン ジャンパー (上の写真)
